附件设计说明:有
-
建筑类别:办公
-
建筑高度类型:高层建筑
-
建筑地上层数:21层
-
图纸设计深度:施工图
-
参考图纸:36张
-
设计年代:近代
-
设计内容:空调,通风,防排烟,人防
-
冷热源:电动压缩式冷水机组
-
空调系统:全空气系统,空气-水系统
-
全空气系统:单风道,双风道
-
水系统:单式泵,定流量,双管制
-
送风方式:散流器送风
-
节点大样:管道支吊架
附件详情
一、项目概要:
该项目是一个办公建筑,共21层。图纸内容包含设计施工说明,主要设备材料表及图例,空调水平面图,空调风管平面图,机房设备基础图,机房管道布置图,机房层、屋顶层通风平面图等...
二、空调系统:
1.冷热源:风冷热泵机组...
2.风系统:采用全空气系统和风机盘管加新风系统...
3.水系统:采用二管制、一次泵定流量系统...
三、
通风防排烟
系统:
1.通风系统:卫生间排风按N=10-15次/H考虑。地下汽车库设机械排风系统,换气次数6次/H。变配电间按发热量计算确定送排风量。电梯机房设排风换气次数按20次/H设计。二、三层会议室和四层餐厅设排气扇,废气先排入吊顶再由屋顶两用风机排出...
2.防排烟系统:地下室汽车库设机械排烟系统,排烟量按6次/H 计算,地下二层设机械补风,地下一层为车道自然补风,保证火灾时补入足够新风,烟气经管井至屋顶排放。防烟楼梯间及合用前室均设置机械加压送风系统,加压送风机设置详见平面图。防烟楼梯间隔层设自垂百叶送风口.合用前室每层设多叶送风口,火灾时,手动或电动开启着火层及其上下层的多叶送风口(楼梯间为全部开启),并联动开启加压送风机....

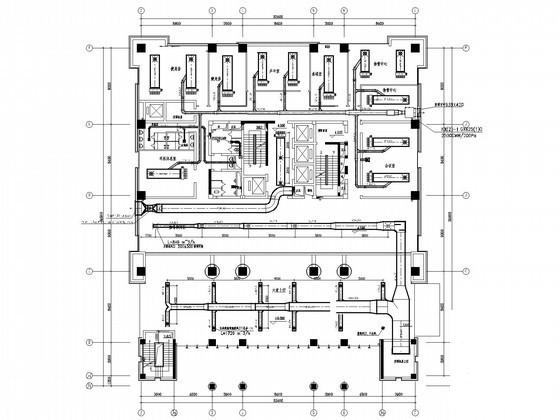

二层空调风平面图
三层空调水平面图

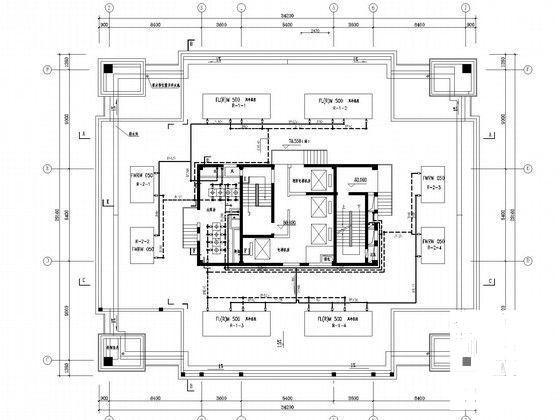

机房管道布置图
机房管道布置图

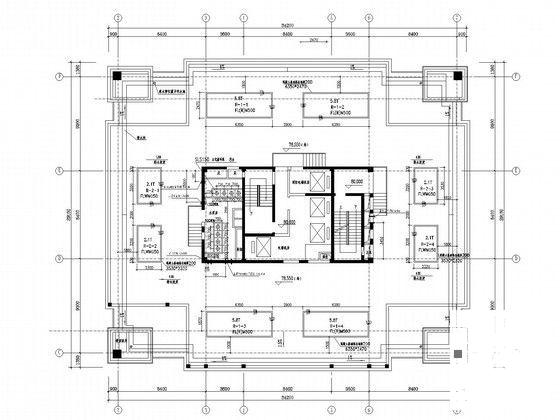

机房设备基础图
机房设备基础图

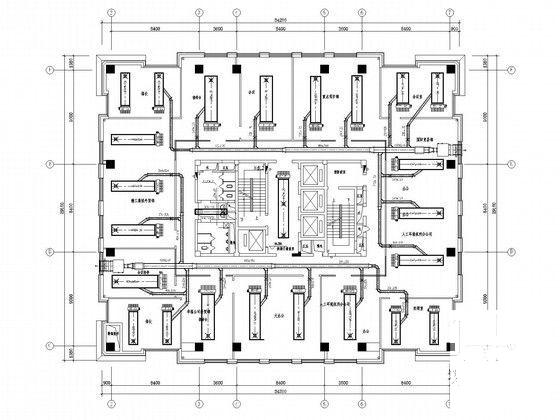

十七层空调风平面图
十七层空调风平面图

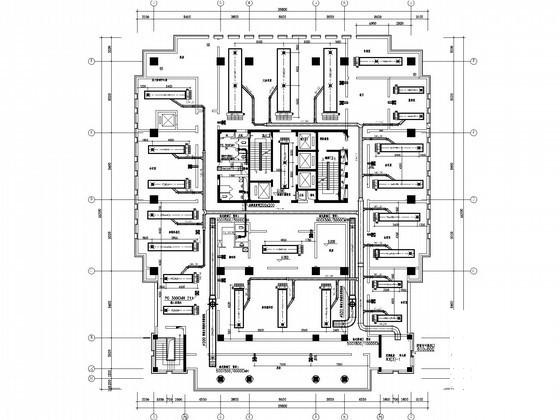

五层空调风平面图
五层空调风平面图

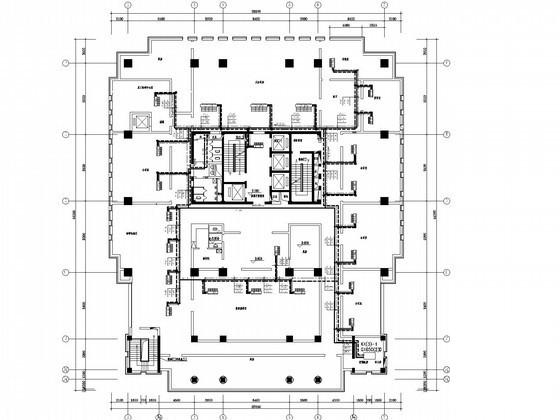

二层空调水平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图
第 8 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
