一份高层办公建筑空调全系统及人防设计CAD施工图纸（清华大学设计）

yuzhong · 发表于 2020-3-14 08:42:13

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑面积：56609平方米
建筑地上层数：25层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：61张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,冷热源,机房,人防,其它
冷热源：市政热网,空气调节器
空调系统：全空气系统,空气-水系统,制冷剂系统
采暖系统：其它
水系统：单式泵,变流量,双管制,异程式
送风方式：散流器送风
项目所在地：山东

一、项目概要：

该项目位于山东省，是一个高层办公建筑，地上25层，地下2层，总建筑面积约56609平方米，总高度98.2米。地下一、二为机动车停车库及部分设备用房（其中地下二层的部分面积在战时作为二等人员掩蔽所使用）。

图纸内容主要包含设计施工说明，主要设备材料表及图例，人防工程设计施工说明，空调冷热水交换原理图，空调冷热水管路示意图，空调凝结水立管示意图，正压送风系统原理图，机械排烟系统原理图，空调新风系统新、排风口设置示意图，排烟系统及正压送风系统平面图，空调通风平面图，空调水管平面图，空调冷媒管平面图，人防进风口部详图，送排风机房详图，空调机房详图等...

二、空调系统：

1.冷热源：采用市政管网，热泵型变冷媒流量中央空调系统（VRV空调系统）...

2.风系统：采用VRV空调室内机加新风系统，风机盘管加新风系统，直接膨胀式一次回风全空气低速空调系统...

3.水系统：采用一次泵变流量系统，水系统管路均为两管制、异程式系统形式...

三、通风防排烟系统：

通风系统：

各层公共卫生间的排风：设机械通风系统，排风量按12/h计算，补风由空调新风系统的废气承担。地下室的变配电间设机械通风，排风量按7次/小时计算，送风量为排风量的80%。地下污水泵房及生活水泵房设机械排风，换气次数分别为3次/h和4次/h...

防排烟系统：

防烟楼梯间及合用前室采用机械加压送风防烟措施，系统设置详（设计施工说明表五）；防烟楼梯间加压送风口为自垂百叶风口，合用前室加压送风口为常闭多叶送风口；加压空气的排出，通过机械排烟系统，或走廊、房间的外窗、竖井等自然排出。排烟风机采用消防高温排烟混流风机，并在风机入口设有当烟气温度超过280℃时能自动关闭的排烟防火阀...

四、采暖设计：

办公室、卫生间等利用风机盘管提供值班采暖。节假日或夜间值班采暖温度为5℃...

五、人防设计和节能设计（详见设计施工说明）...

图纸展示：

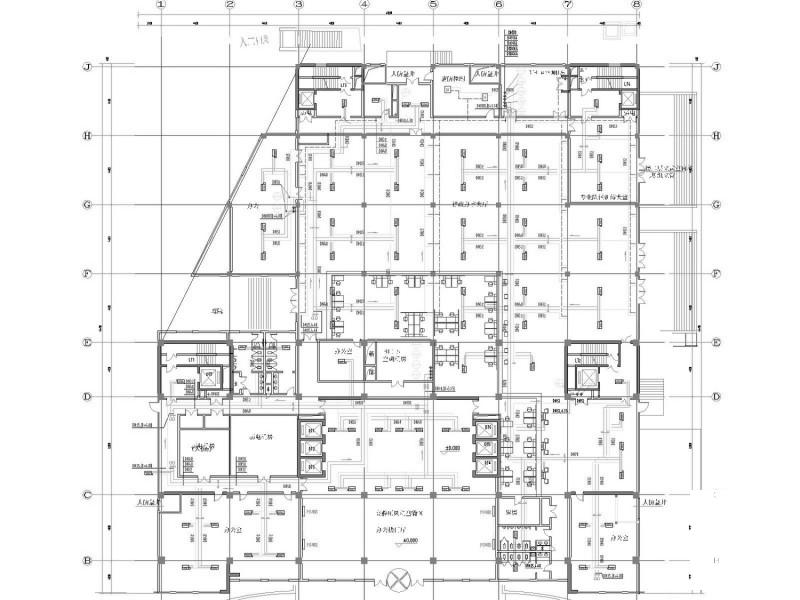

首层空调通风平面图

首层空调水管平面图

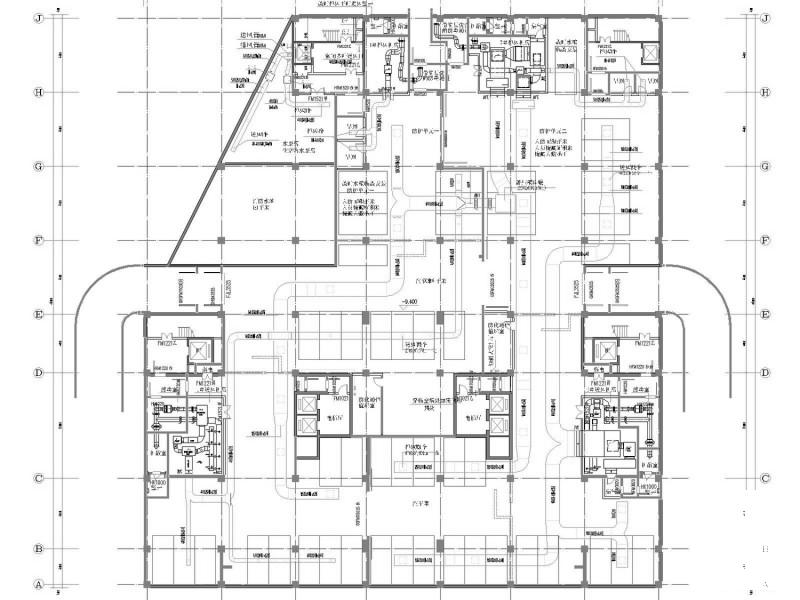

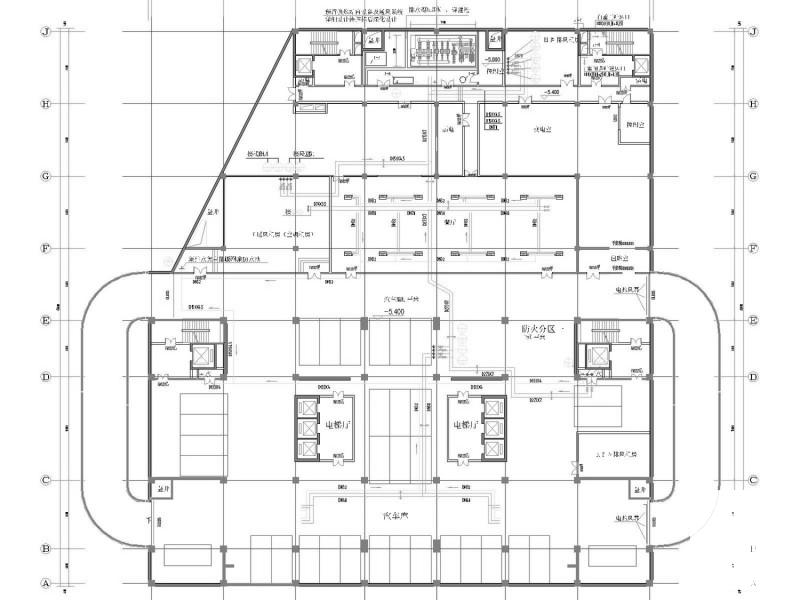

地下一层空调通风平面图

地下一层空调水管平面图

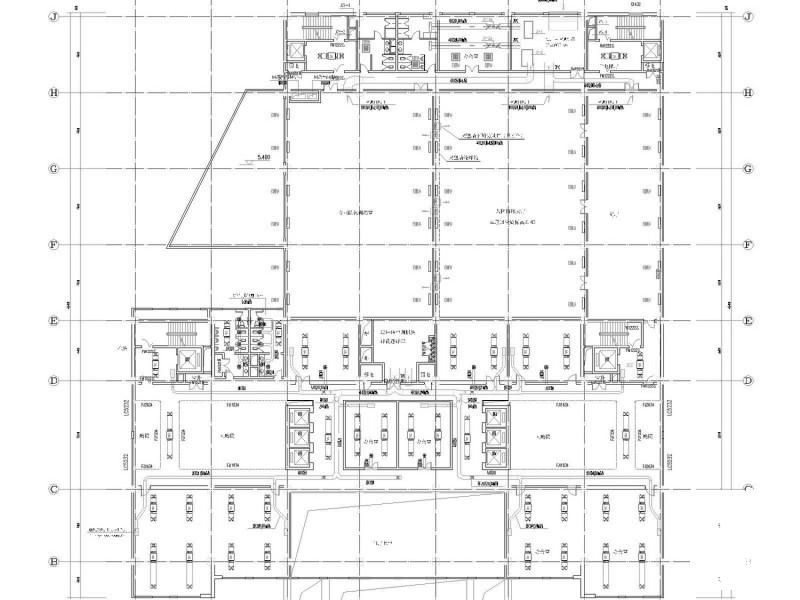

地下二层空调通风平面图

二层空调通风平面图

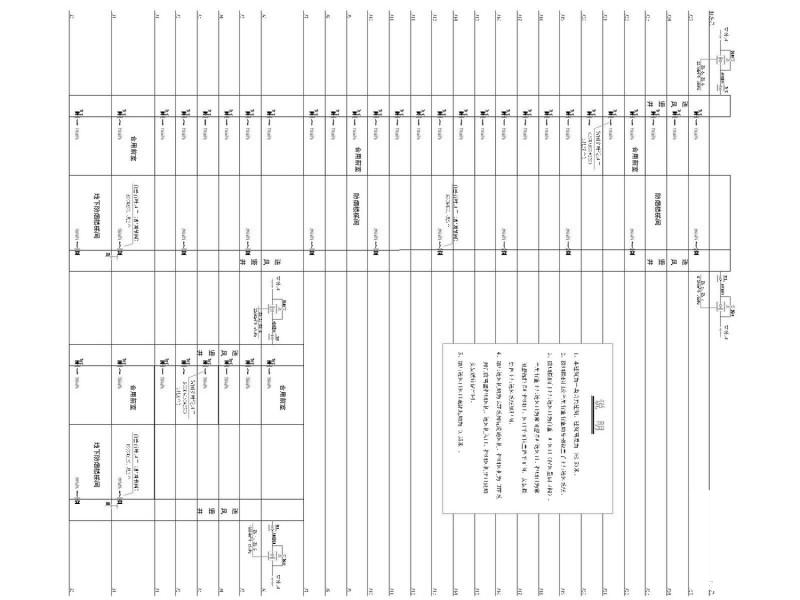

正压送风系统原理图

机械排烟系统原理图
