6层高档住宅楼小区采暖通风系统设计CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计面积：6087.17平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：27张
• 设计年代：近代
• 设计内容：通风,采暖,冷热源
• 冷热源：锅炉
• 采暖系统：热水辐射
• 节点大样：集分水器
• 项目所在地：河北

附件详情

一、项目概要：

该项目为张家口市一高档住宅小区，地下一层，为自行车库；地上为住宅，本楼共6层，总建筑设计面积：6087.17平方米。图纸主要包含设计施工说明、采暖平面图和采暖系统图...

二、采暖系统：

该项目采暖供回水由小区换热站提供，热媒供回水温度为50/40°C，采暖系统定压及补水由换热站解决，室内系统采暖方式为地板辐射系统...

三、通风设计：

该项目通风设计为无拔气道的卫生间通风，通风方式为机械通风。厨房操作间排风设计：该项目中厨房已设置防回流构造的排风通气道...

河北高档住宅小区采暖通风系统设计

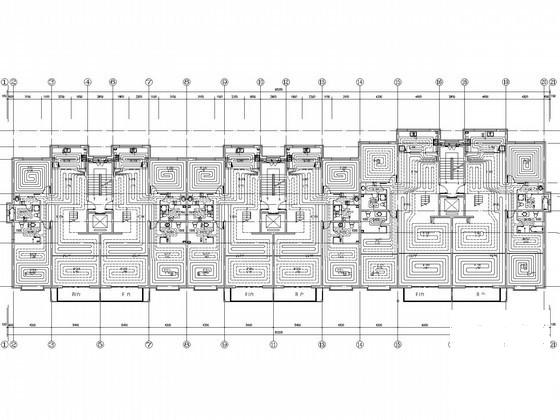

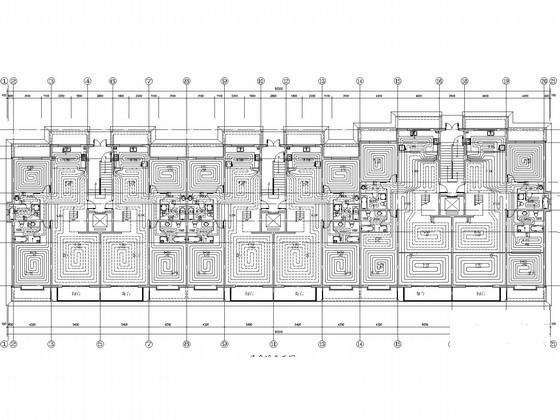

二、四层采暖平面图

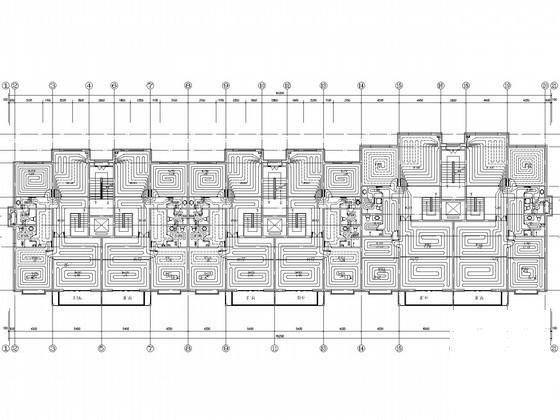

三、五层采暖平面图

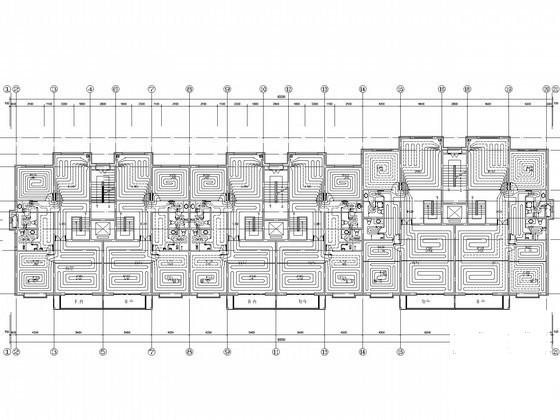

六层采暖平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
