3层精品住宅楼小区采暖通风设计CAD施工图纸(4种户型)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计年代：近代
• 设计内容：通风,采暖
• 冷热源：市政热网
• 采暖系统：散热器供暖,热水辐射
• 项目所在地：辽宁

附件详情

• 采暖通风设计说明
• 采暖系统图
• 地下室采暖管道布置平面图
• 地下室采暖平面图
• 采暖平面图

附件详情

稿件为辽宁某精品住宅小区采暖通风设计施工图纸；设计范围包括8栋3层住宅楼（4种户型）以及大门采暖设计，和卫生间通风设计，住宅楼采用地板辐射采暖，小区大门及地下室采用散热器采暖。

，图纸共26张。

辽宁精品住宅小区采暖通风设计施工

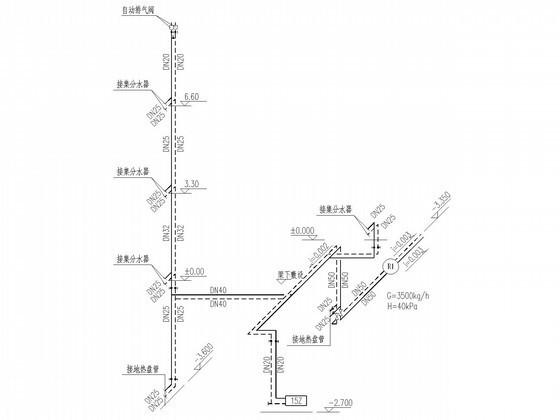

采暖系统图

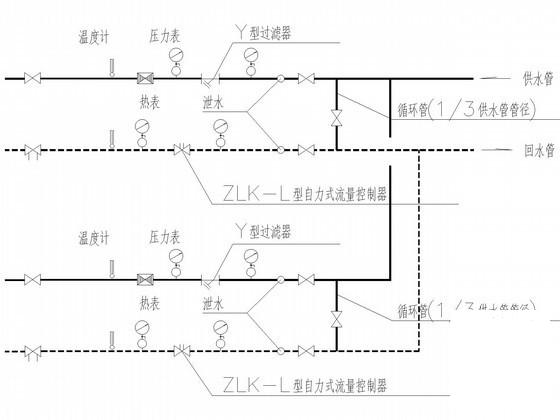

采暖入口装置大样图

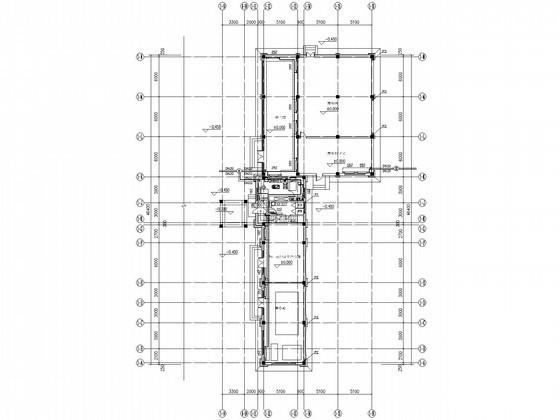

采暖通风平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
