制药车间工艺管道布置及设计系统CAD施工图纸

总则：

该资料说明仅包括工艺施工图和工艺管道施工说明。单机试车说明由制造厂商和安装单位编写，联动试车及整个装置的开、 停车说明由建设单位编写。

设计概况：

1.生产剂型 : 片剂、颗粒剂、胶囊 。

2.产品规格 : 颗粒剂9g/袋、 片剂0.3g/粒、胶囊0.3g/粒。

3.生产规模 : 年产中药颗粒剂1000万袋、胶囊4.5亿粒、片剂4.5亿粒;年产西药胶囊1.5亿粒、片剂3亿粒。

4.生产制度 : 年工作日250天 , 一班生产。

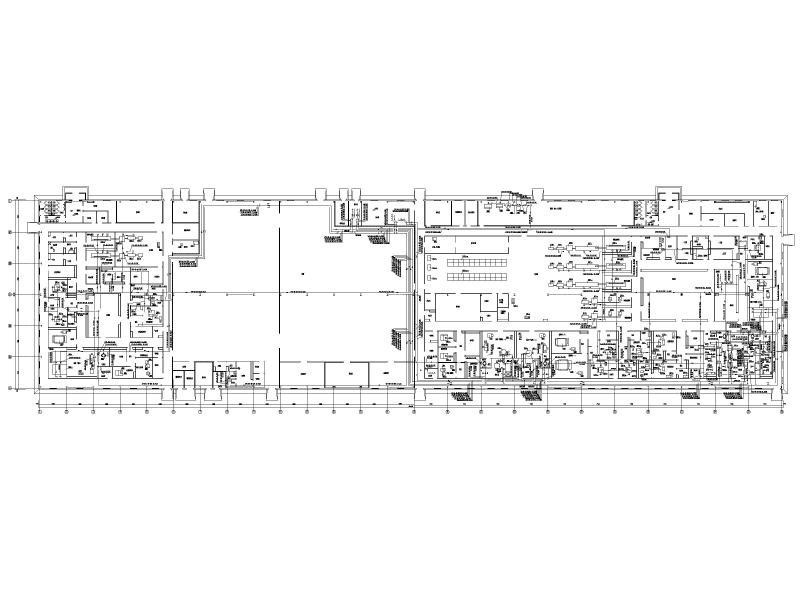

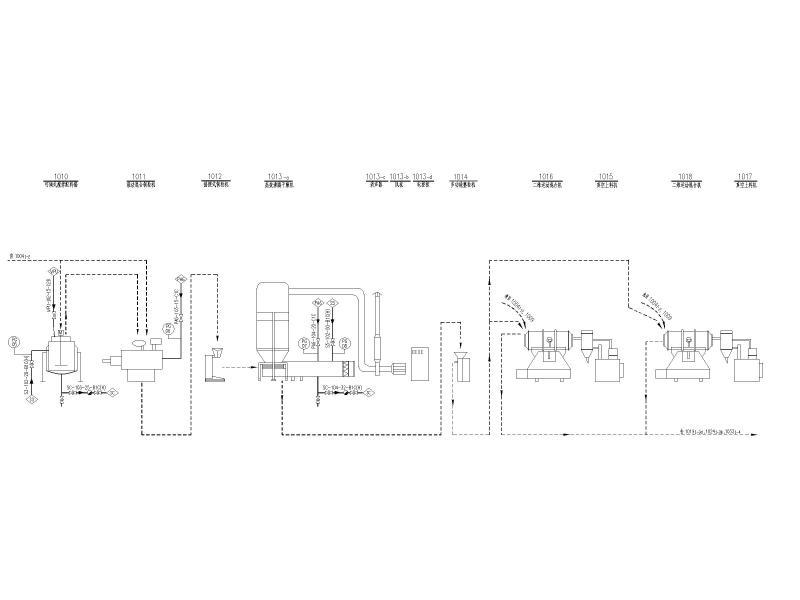

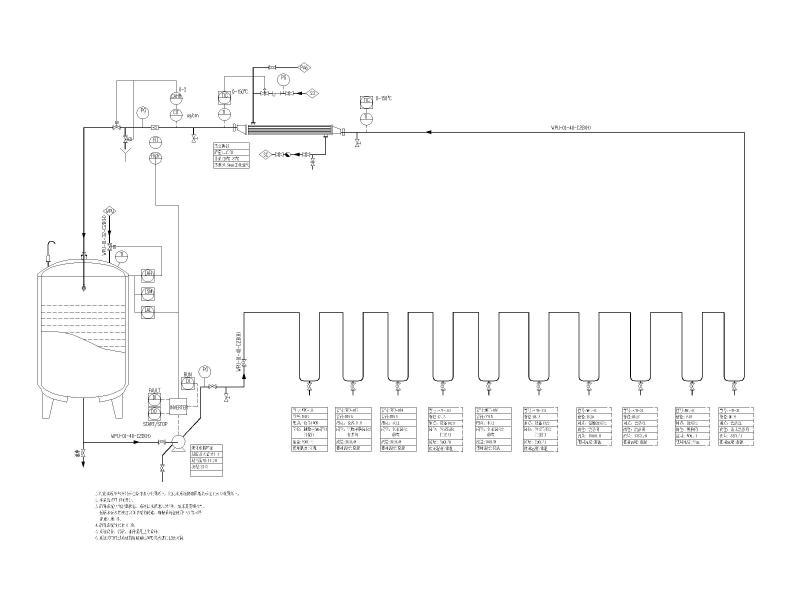

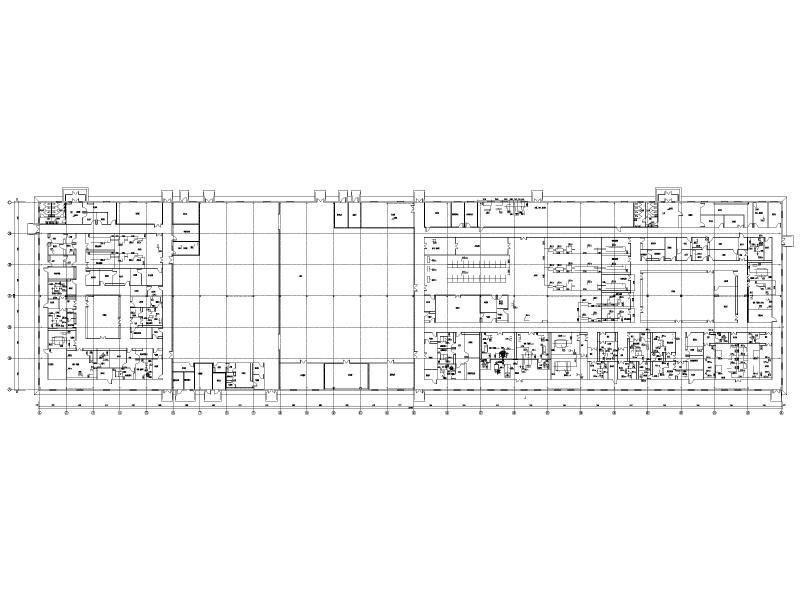

图纸展示：
