一份制药车间设备给排水工艺布置CAD图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：阀门管件,设备房布置,水处理

附件详情

• 资料目录
• 设计施工说明 图例
• 材料明细表
• 综合设备表

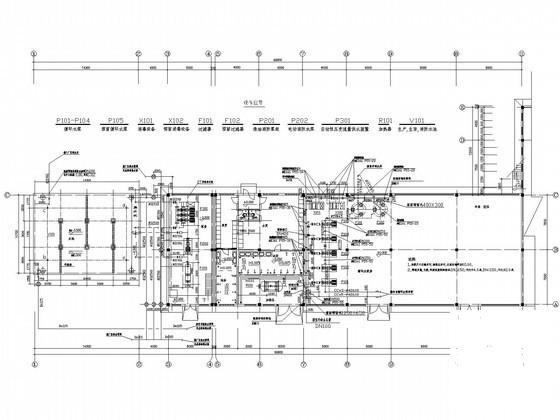

• 底层设备基础工艺平面图
• 屋面设备基础工艺平面图
• 底层设备 平面布置图
• 屋面设备平面布置图
• 底层设备配管平面布置图
• 屋面设备配管平面布置图
• 循环水流程图
• 循环水泵配管透视图
• 给排水平面布置图
• 给水透视图
• 排水透视图
• 屋面雨水排水平面图,屋面雨水排水透视图
• 生产,生活,消防水泵配管透视图
• 加热器流程图
• 加热器安装简图

附件详情

项目概要：该项目为制药车间设备给排水布置图，车间为单层建筑，主体层高为4.500米，局部配电间设隔层，总层高6.500米，3轴与4轴之间为地下式泵房。旁边设地下式生产，生活，消防共用水池。男女浴室间设吊顶，吊顶高度为2.700米。
设计内容：男女浴室及厕所间的给排水配管设计，循环水设计，地下给水泵站等；
共计17张图纸

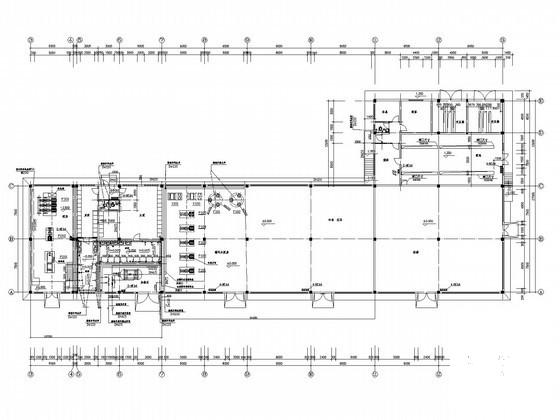

给排水平面图

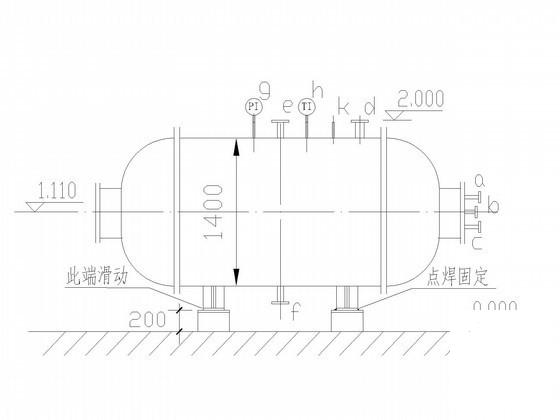

加热器安装简图

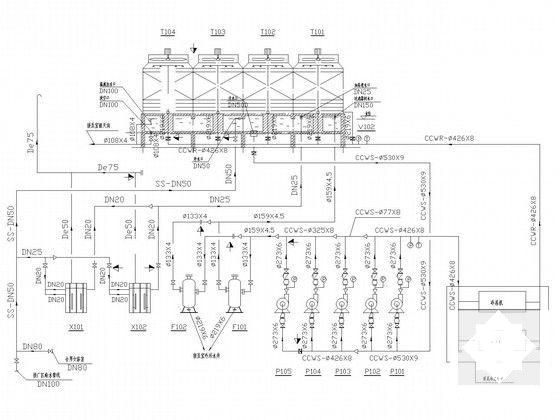

循环水流程图

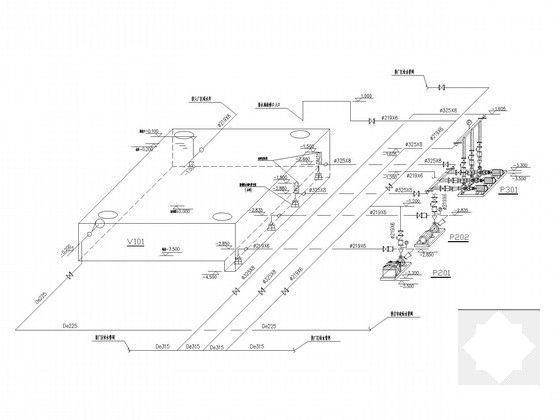

水泵配管透视图

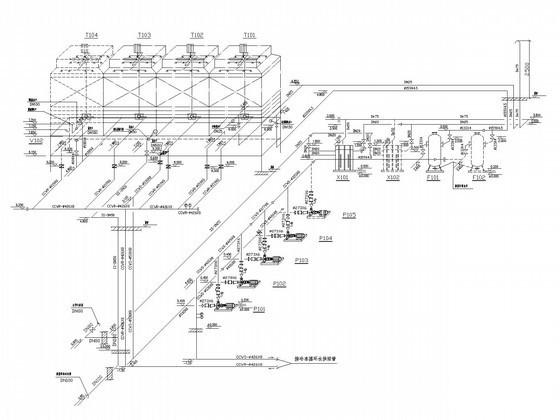

循环水管透视图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 13:20:29上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
