2层制药车间电气CAD施工图纸(dwg格式)

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：50张
• 负荷等级：二级
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统

附件详情

• 一、 说明
• 二、高压配电系统图
• 三、低压配电系统图
• 四、消防报警系统图
• 五、照明插座平面图
• 六、消防平面图
• 七、
• 八、 平面图
• 九、防静电接地平面图
• 十、电机控制原理图

附件详情

本稿件是某制药车间全套电气施工图纸，车间生产类别为甲类。钢筋混凝土框架结构。两层，局部三层（电梯机房）。电气设计包含高低压变配电系统、消防报警系统、电话网络系统、照明动力系统、电机控制设计、防雷接地系统以及车间防静电系统。

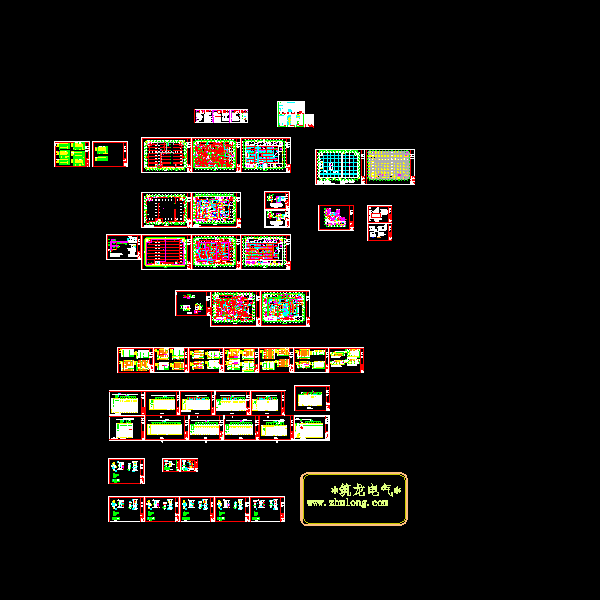

第 1 张图
