一份20层公共建筑空调通风防排烟系统CAD施工图纸

[复制链接]

0

主题

0

帖子

1345

积分

超级版主

Rank: 8Rank: 8

积分
1345
发表于 2020-3-2 21:30:22 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:7004.6平方米
  • 建筑地上层数:20层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:变流量,双管制,同程式,异程式,闭式
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

  • 设计说明书
  • 通风防排烟 平面图

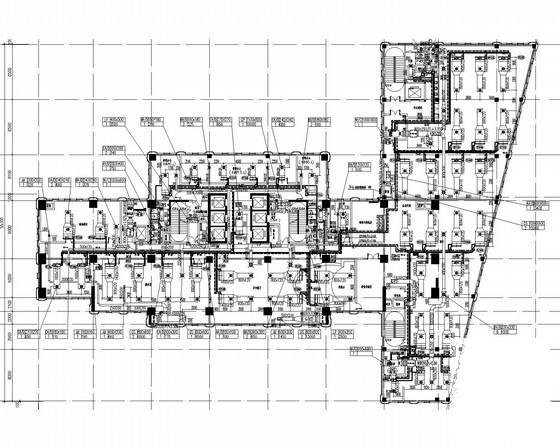

  • 空调风管平面图

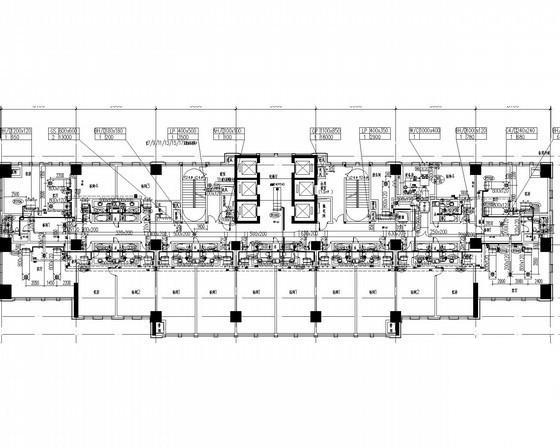

  • 通风防排烟平面图
  • 空调管道平面图

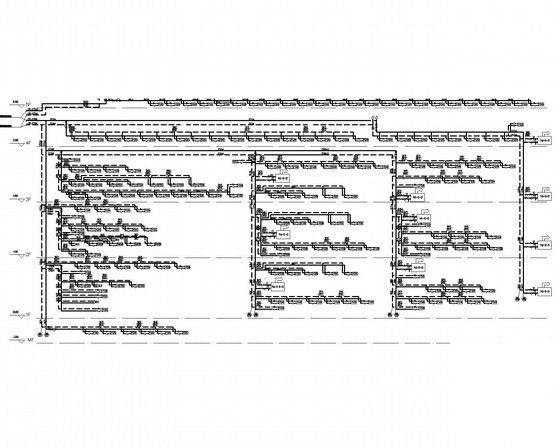

  • 空调水系统流程图
  • 冷媒管道系统流程图

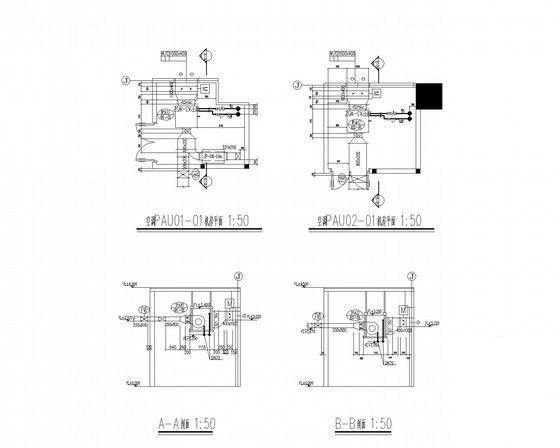

  • 地下室风机房详图
  • 加压送风系统图

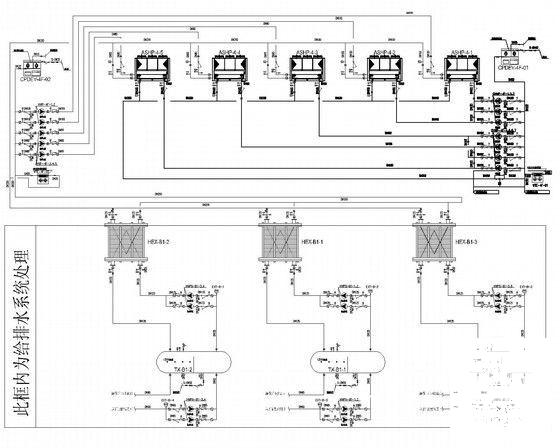

  • 空调冷热源水系统流程图
  • ......

附件详情

一、项目概要:
该工程位于上海市该项目为一类高层公共建筑。地上20层,规划占地面积为7004.6m2,总建筑面积37926.4m2,其中地下为12663.2m2......
二、冷热源:
1.地下室弱电网络机房的冷热源均采用直接蒸发式变冷媒热泵机组。
2.采用风冷螺杆式热泵机组(热回收型)......
三、空调系统:
1.空调冷热水系统采用闭式二管制机械循环异程与同程结合式系统,负荷侧采用变流量系统。
2.夏季冷冻供回水温度为7℃/12℃;冬季热水供回水温度为45℃/40℃。
3.采用风机盘管加新风系统,分层设置新风空调机组。
4.地下室弱电及网络机房设置独立的直接蒸发式变冷媒热泵机组......
四、通风系统:
1.地下车库根据防火分区设置机械排风(兼排烟)系统,排风量按换气次数取n=6次/h。
2.厨房设独立的送、排风系统,换气次数取n=40次/h。
3.防烟楼梯间及其前室、合用前室设正压送风系统......

图纸共26张。

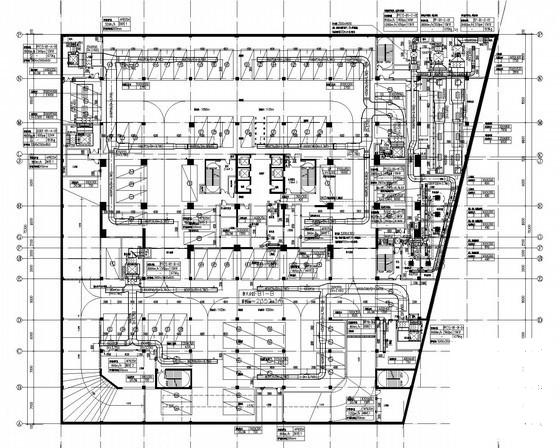

地下平面图

空调平面图

空调机房详图

空调冷热源水系统流程图

空调水系统流程图

通风防排烟平面图

公共建筑空调 - 1
第 1 张图
公共建筑空调 - 2
第 2 张图
公共建筑空调 - 3
第 3 张图
公共建筑空调 - 4
第 4 张图
公共建筑空调 - 5
第 5 张图
公共建筑空调 - 6
第 6 张图
公共建筑空调 - 7
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-2 21:30:22上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。
