多层商业建筑空调通风系统设计施工图cad水管平面图

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:8650.77·平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计内容:空调,通风,冷热源
  • 冷热源:电动压缩式冷水机组
  • 水系统:异程式,闭式
  • 送风方式:散流器送风
  • 项目所在地:四川
  • 设计年代:近代

附件详情

  • 设计施工说明
  • 主要设备材料表
  • 地下一层通风平面图
  • 空调水管平面图
  • 空调平面图
  • 屋顶层平面图
  • ...

附件详情

一、项目概要:
该项目为多层商业建筑,地上4层,地下1层,建筑高度 19.8m,总建筑面积 8650.77m,地下一层为车库.设备房等,地上各层为商业用房...
二、冷热源:
本大楼集中空调冷热源独立设置,大楼集中空调总冷负荷为975Kw,总热负荷为547Kw空调制冷制热系统选15台风冷模块机组...
三、空调系统:
1.空调水系统竖向为一个区,采用一次泵双管闭式机械循环系统。
2.空调冷热水主立管为异程式,各层水平支管为异程式...
四、通风系统:
1.地下一层各设备房和工具间等均设置机械通风系统。
2.地下一层车库设置机械排风系统 ,并通过车道出入口自然补风...

图纸共12张。

通风平面图

水管平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

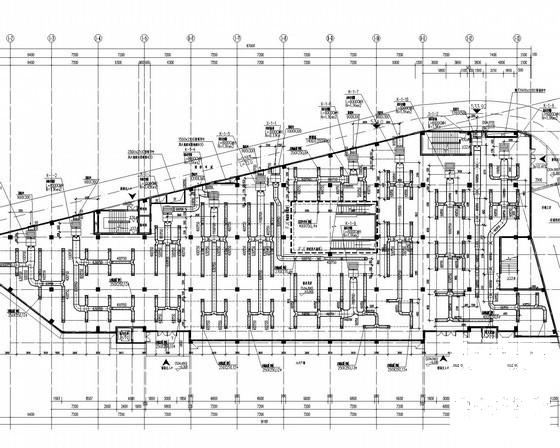

  • 商业建筑空调设计 - 1
    商业建筑空调设计 - 1

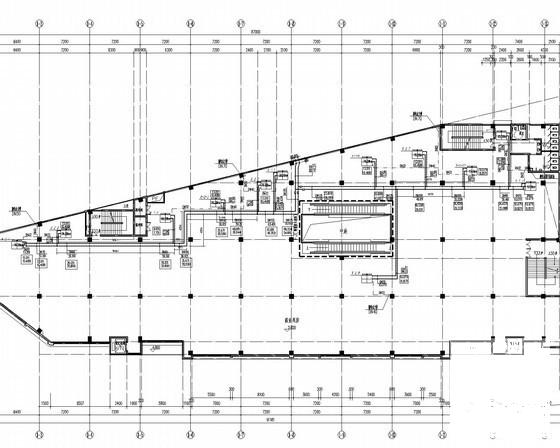

  • 商业建筑空调设计 - 2
    商业建筑空调设计 - 2

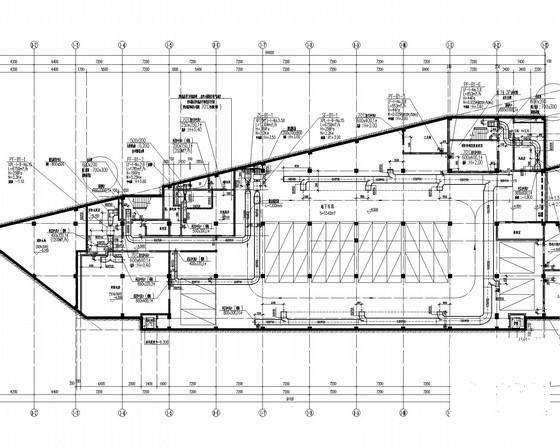

  • 商业建筑空调设计 - 3
    商业建筑空调设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
