2层商业临时建筑空调系统设计施工CAD图纸

附件详情

一、项目概要：
该项目为管子工场改建，主要功能为餐厅，购物，功能，援助等，为世博临时建筑，建筑设计面积：10319m2......
二、空调系统：
1.餐厅、门厅采用全空气低速管道定风量系统，送回风方式为方型散流器上送及单层百叶风口侧下回或上回。
2.部分小空间营业厅采用卡式风机盘管,空调冷水由该地块的集中冷冻站供给，空调冷冻水进出水温为6.5～13°c......
三、通风系统：
1.室内采用新风自然渗透，机械排风的方式，排风量按室内人员所需的新风量的80％设计。
2.公共卫生间设置机械排风系统，换气次数按10次/时计算......

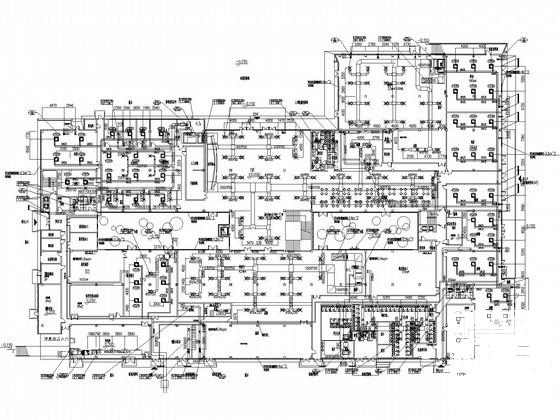

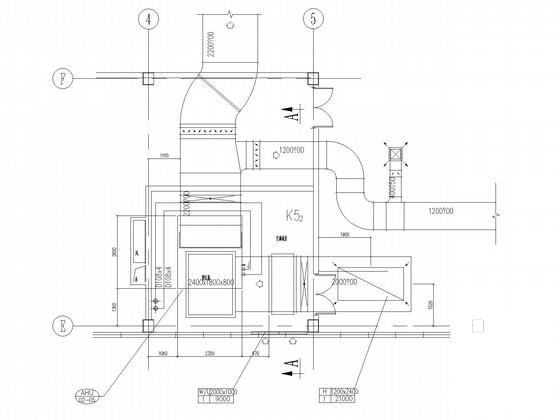

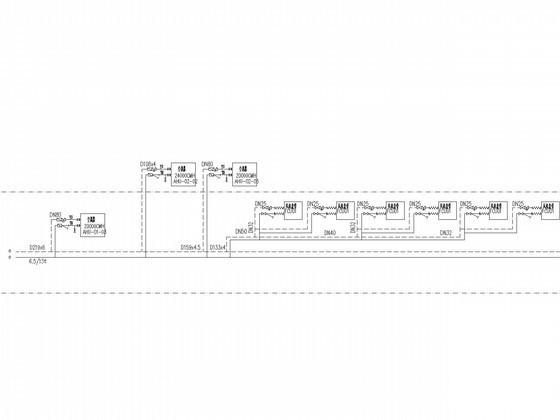

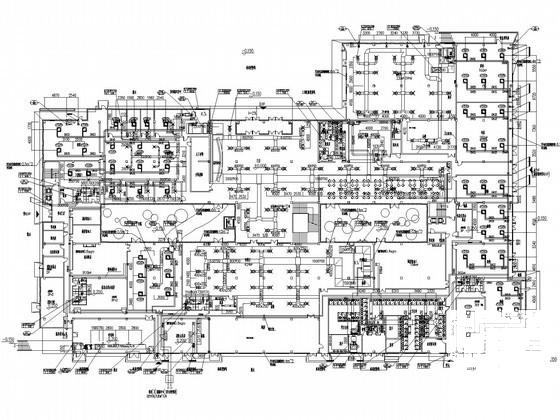

图纸共10张。
