制剂车间暖通施工CAD大样图

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 参考图纸：28张
• 设计内容：空调,通风,采暖,洁净,机房
• 洁净等级：十万级以上
• 节点大样：空气处理机组
• 项目地址：黑龙江

附件详情

该资料包含采暖，工艺用蒸汽，净化空调，除尘，排烟图纸。本药厂剂型有胶囊，丸剂，片剂。包括净化空调大样图，风量平衡表，主要设备表，机房安装详图等。
该资料为车间通风空调与净化工程，空调机组设在制剂车间空调机房，冷源应甲方要求采用深井水作冷冻水，冷水温度空调系统冷负荷为433KW，根据生产工艺要求，本厂房设30万级净化空调AC-1、AC-2系统和AC-3舒适空调系统；该项目为热水采暖系统，供水温度95摄氏度，回水温度70摄氏度。

回排风平面.dwg

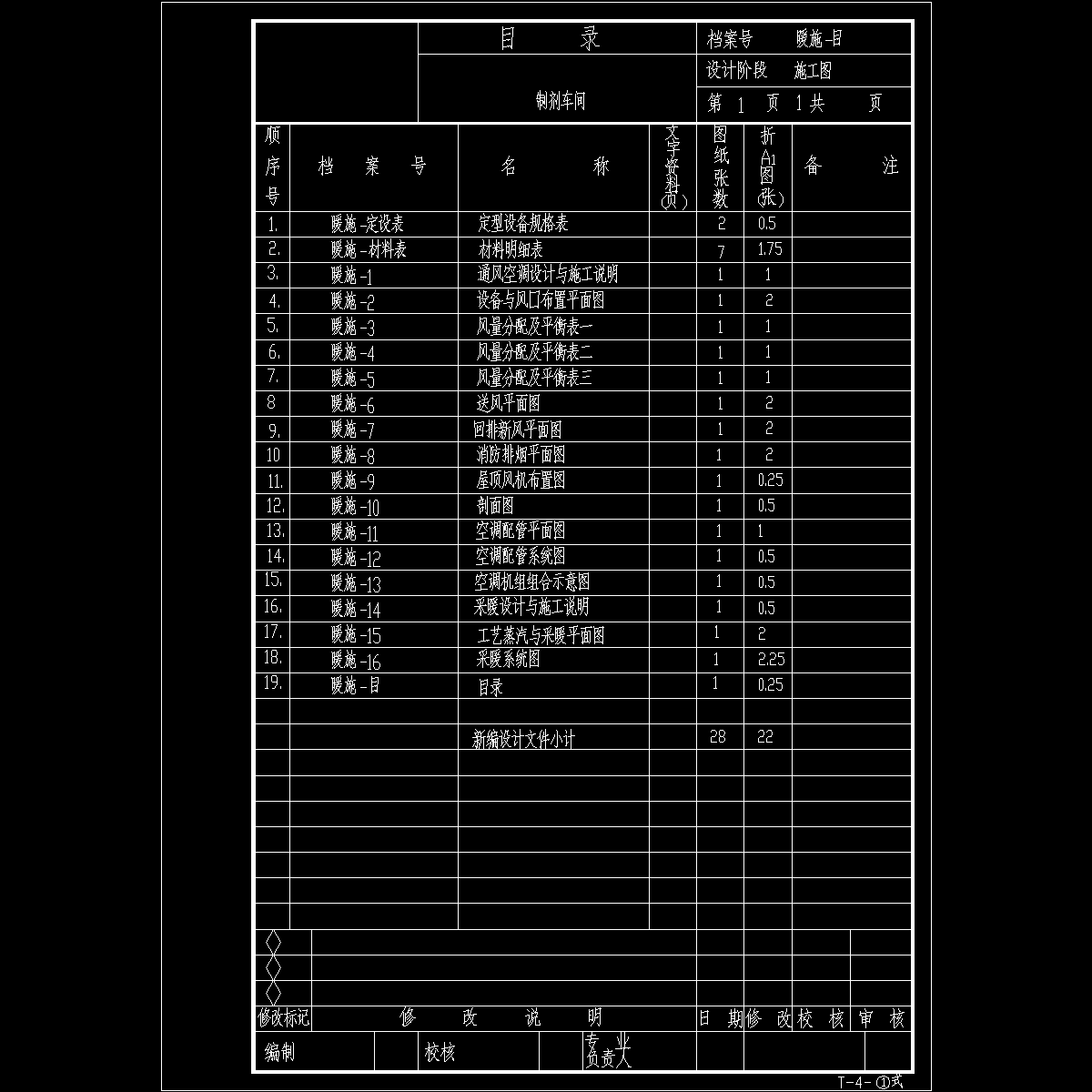

图纸目录.dwg

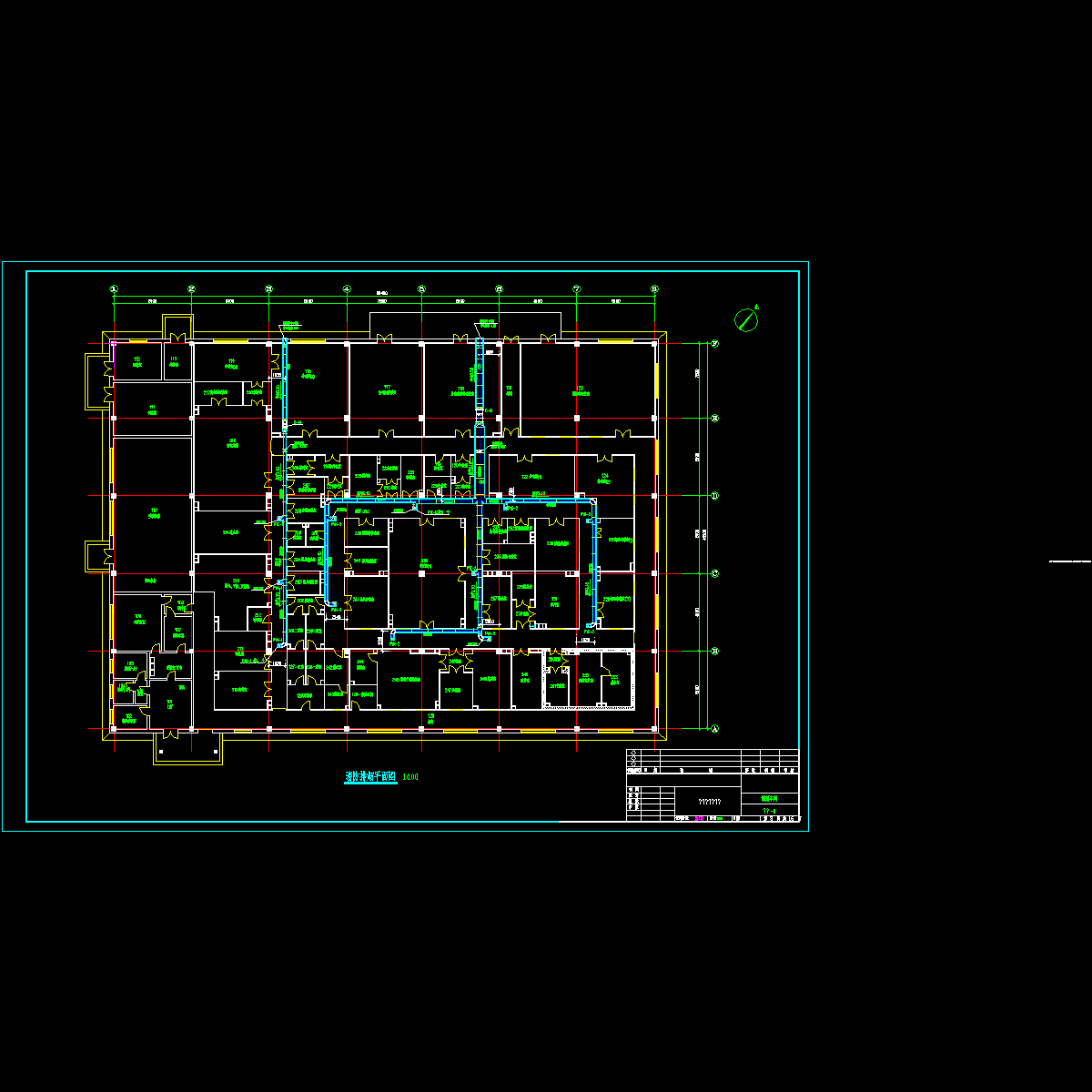

消防排烟平面图.dwg

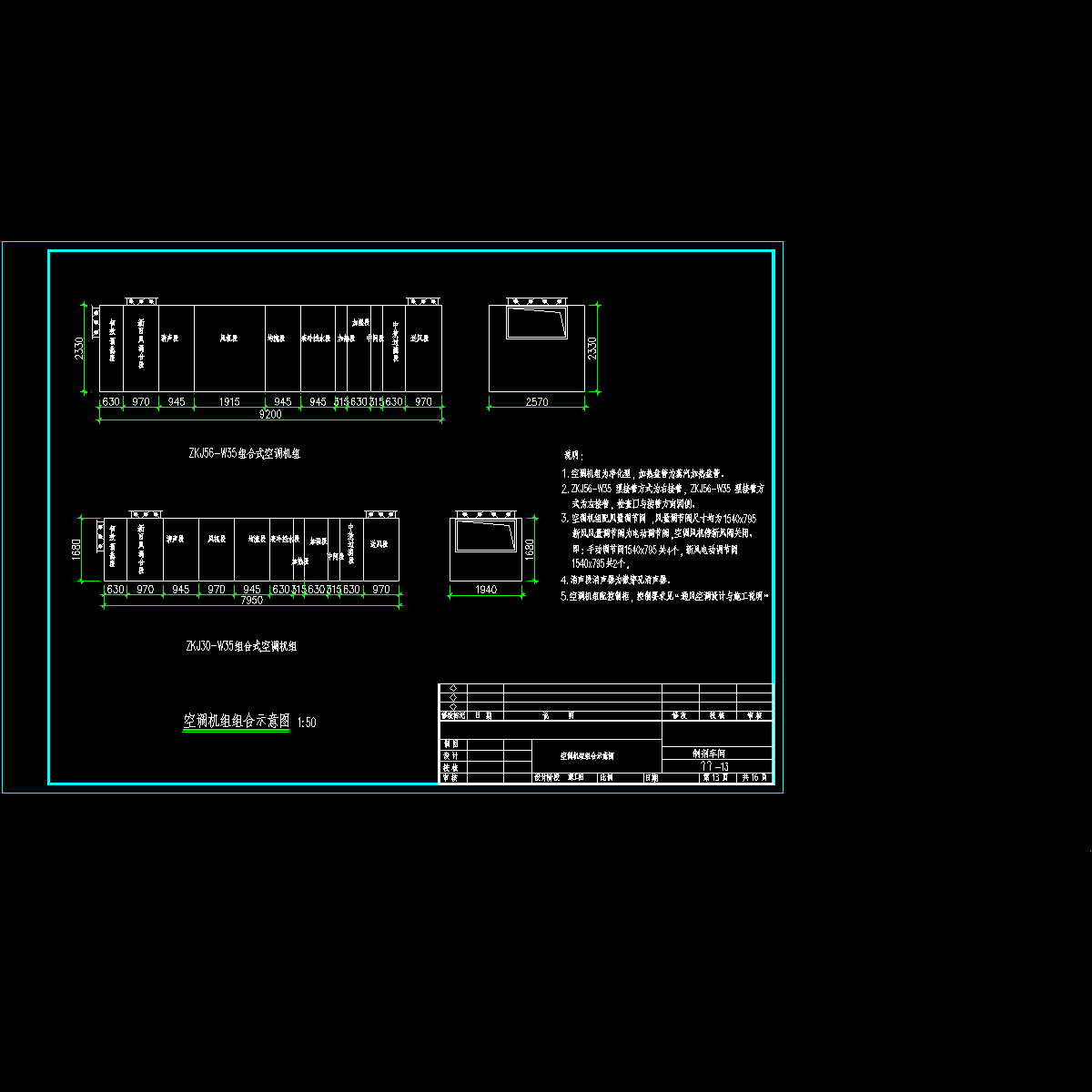

空调机组组合示意图.dwg

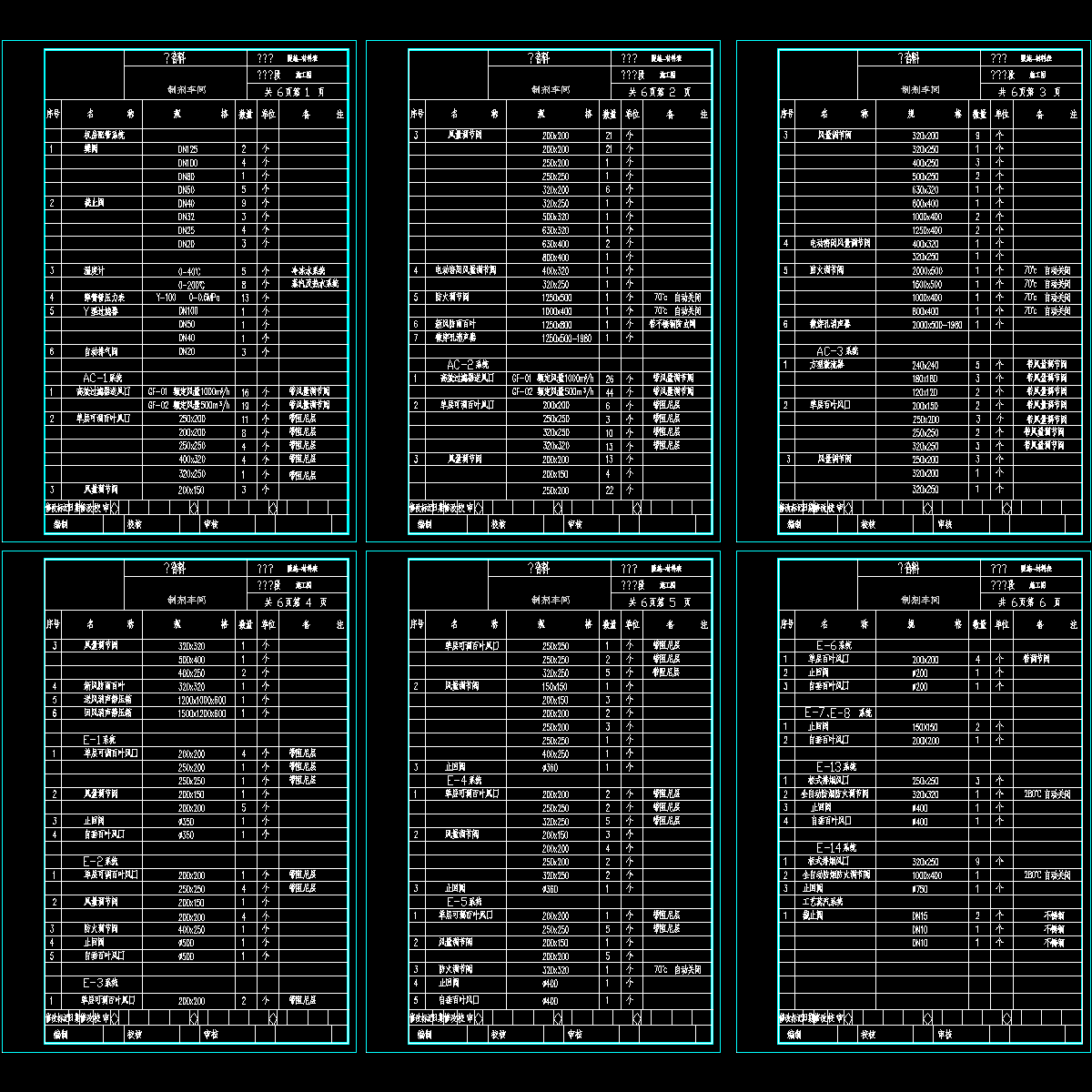

设备与材料表.dwg

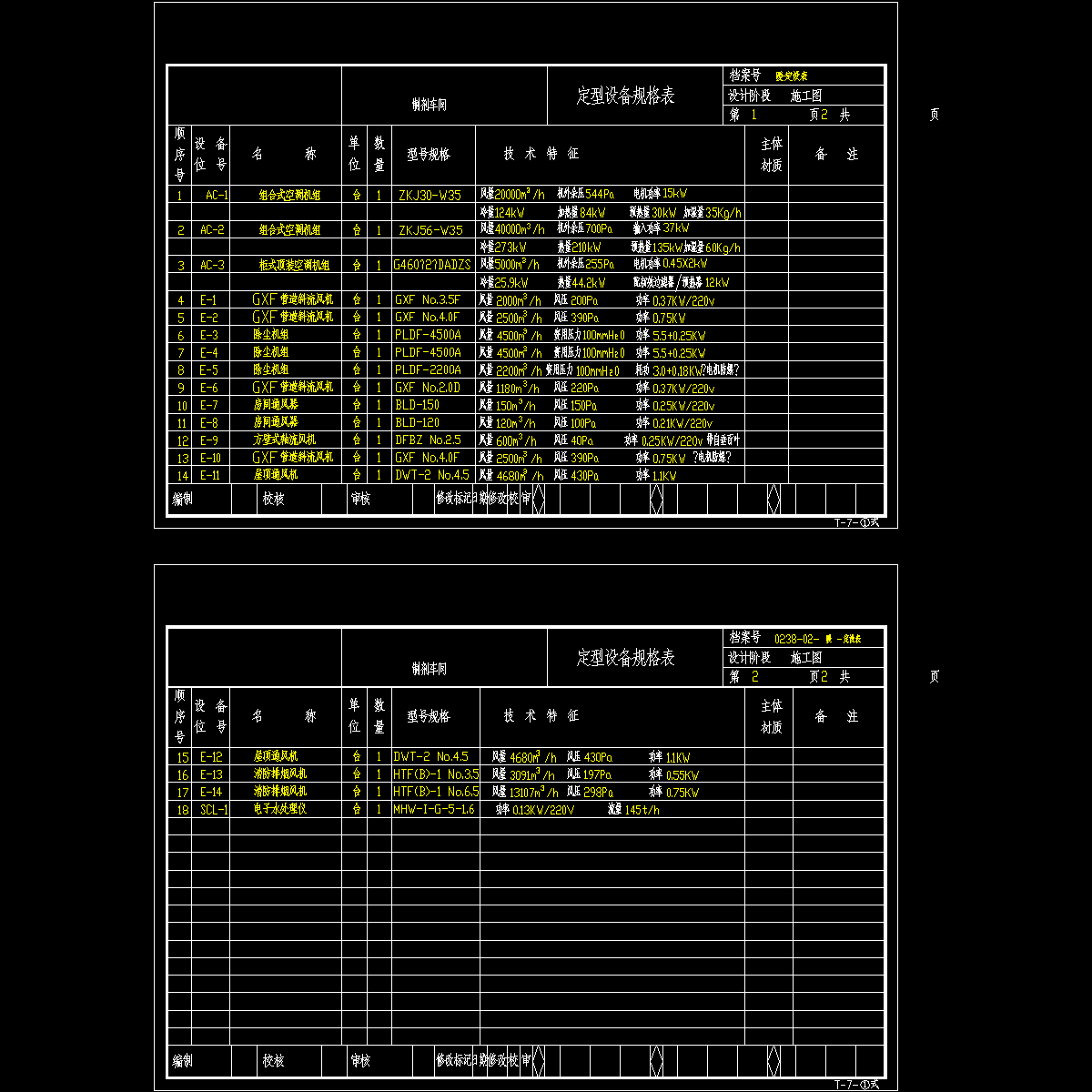

设备表.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
