15000平米10层医院空调通风CAD施工图纸

  • 设计详细说明:有
  • 建筑高度类型:高层建筑
  • 建筑设计面积:15000平方米
  • 建筑地上层数:10层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 设计内容:空调,通风,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,变流量,双管制,闭式
  • 送风方式:侧面送风
  • 项目所在地:四川

附件详情

该项目为地下一层,地上十层,建筑高度为42.30米,总建筑面积约15000平方米,属高层综合医院。本专业设计包括大楼舒适性集中空调系统、通风系统、防排烟系统设计:空调冷源由两台螺杆式冷水机组供给,采用风机盘管加新风机组的空调方式。气流组织形式为上送上回或侧送上回。防烟楼梯间采取自然排烟方式。住院楼走道采用机械排烟方式。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

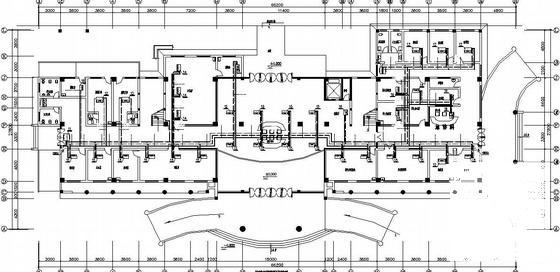

  • 医院通风空调 - 1
    医院通风空调 - 1

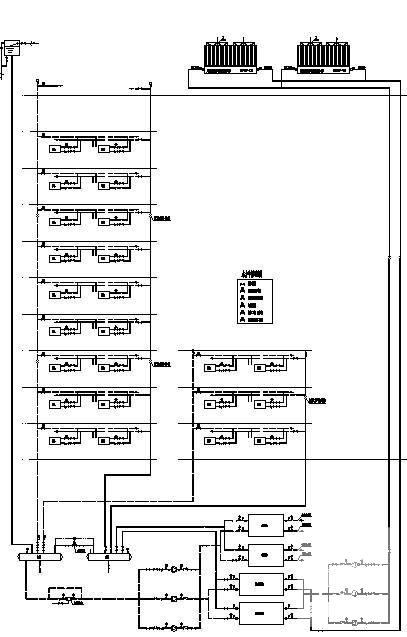

  • 医院通风空调 - 2
    医院通风空调 - 2

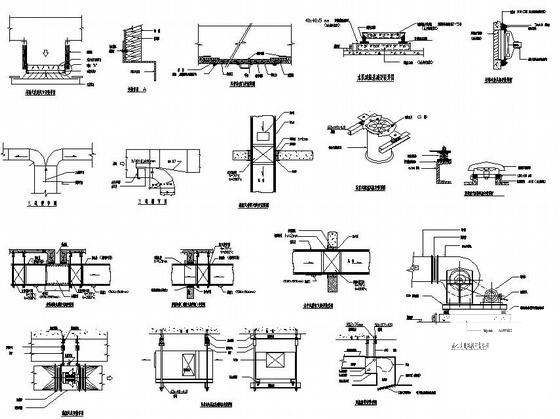

  • 医院通风空调 - 3
    医院通风空调 - 3
  • 医院通风空调 - 4
    医院通风空调 - 4
以上是部分截图,请下载附件后查看完整高清内容
