3层医院门诊楼空调通风采暖设计施工CAD图纸
-
设计详细说明：有
-
建筑类别：医疗
-
建筑高度类型：多层建筑
-
建筑设计面积：8717平方米
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：空调,通风,采暖,防排烟
-
空调系统：空气-水系统
-
项目所在地：陕西
项目概要：
该项目为韩城市中医院搬迁项目，位于山西省韩城市，总建筑面积约5.3万平米，门诊楼建筑面积约8717m2,建筑高度12.4，地上3层，一层层高4.8m,二三层均3.8m,地下一层平时为汽车库，战时为人防物资库，核六常六等人员掩蔽所和人防救护站。
设计范围：
门诊楼空调、采暖、通风及防排烟系统设计
部分图纸展示：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

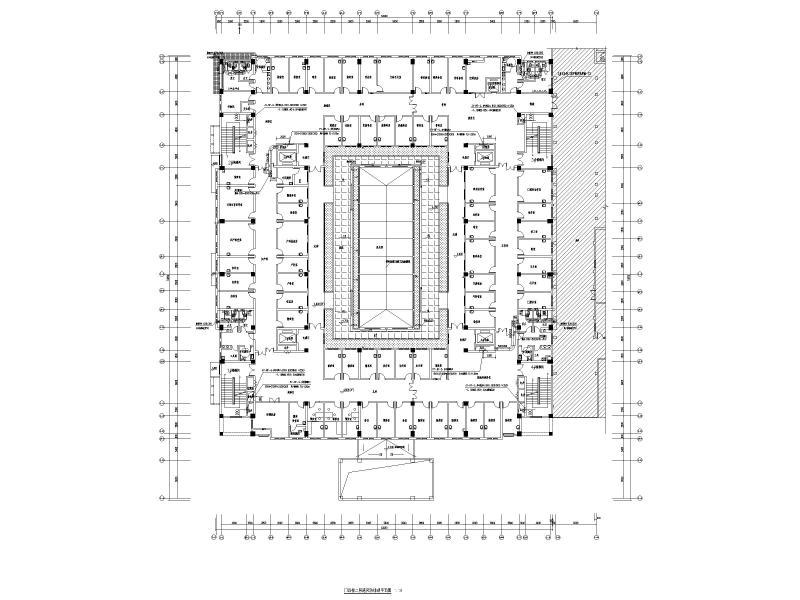

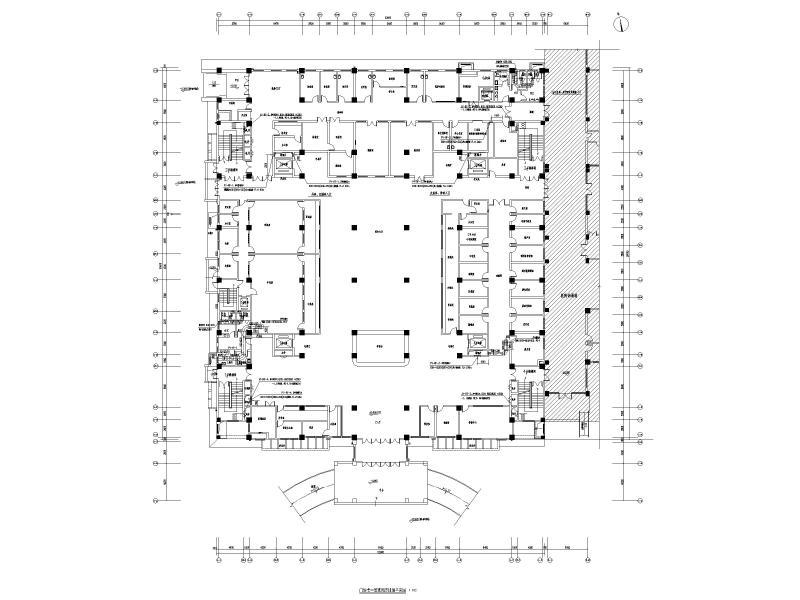

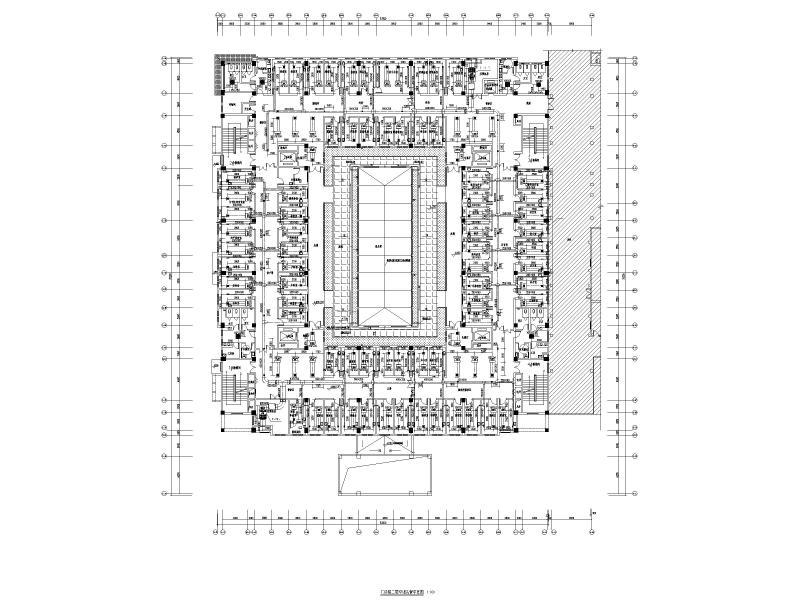

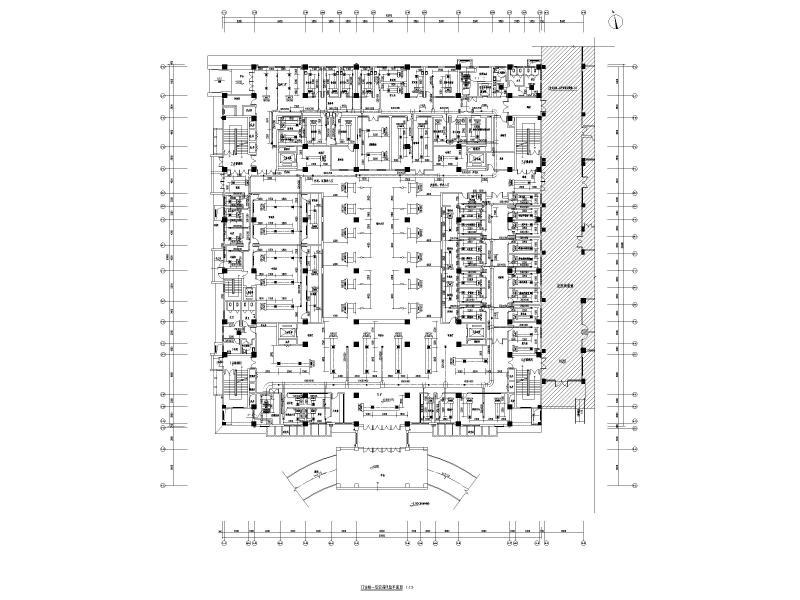

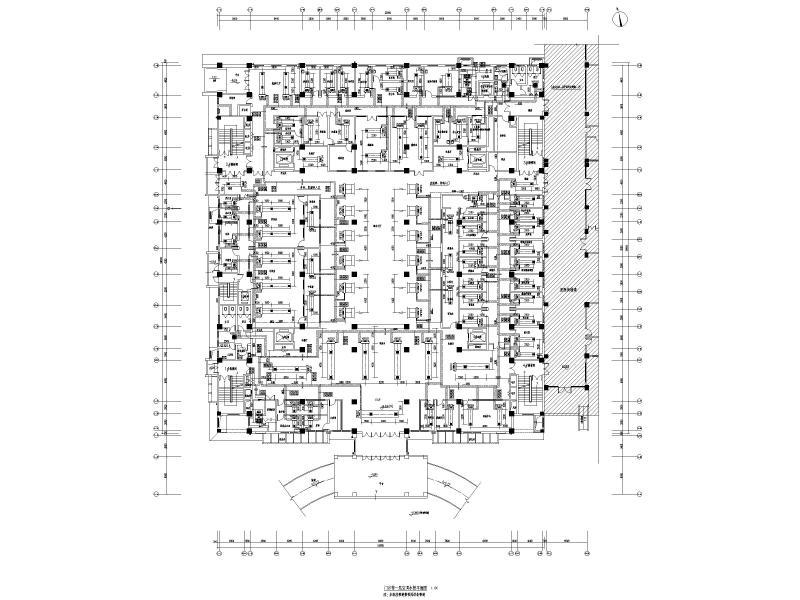

采暖通风空调设计 - 1 -
采暖通风空调设计 - 2 -
采暖通风空调设计 - 3 -
采暖通风空调设计 - 4 -
采暖通风空调设计 - 5 -
采暖通风空调设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：5.55 MB
- 收藏次数：0
-
文件名称：
附件-996977099578760958.zip
采暖通风空调设计下载
