7195平米5层医院门诊楼空调CAD施工图纸
- 设计详细说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计面积：7195平方米
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计内容：空调,其它
- 冷热源：水地源热泵
- 空调系统：空气-水系统
- 水系统：双管制,同程式
附件详情
该项目为医院门诊楼，由门诊部、急诊部、医技科室和行政办公组成。总建筑面积分别为7195m2，五层。建筑高度18.45m。本建筑采用风机盘管加新风空调系统，冷/热源由土壤源热泵机组提供；
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

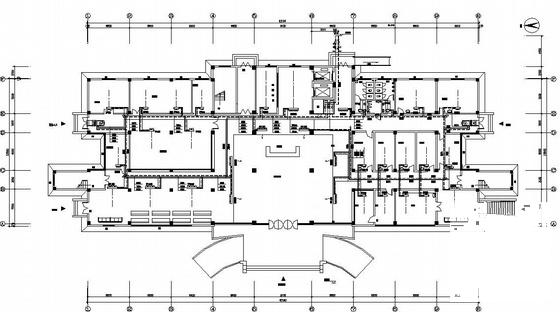

医院门诊楼施工图 - 1 -

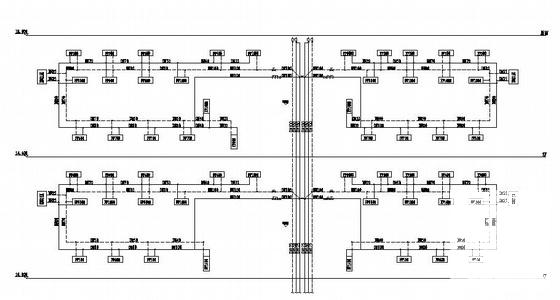

医院门诊楼施工图 - 2 -

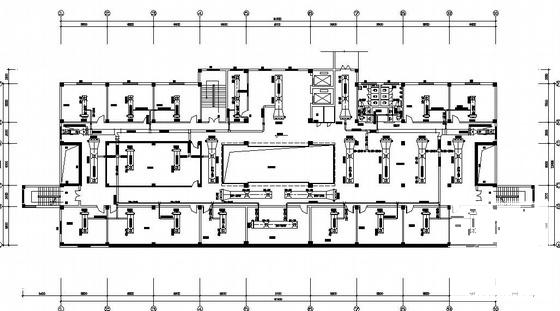

医院门诊楼施工图 - 3 -

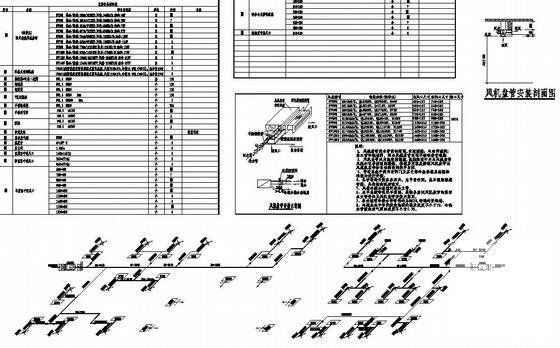

医院门诊楼施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
