12321平米4层医院门诊楼通风防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:12320.65平方米
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:重庆

附件详情

一、项目概要:
该项目地上4层,建筑面积 12320.65m2,一层 ~四层为入口大厅、急救中心、输液大厅、药房、治疗室、诊室、医生办公室、体检中心...
二、通风系统:
1.一层各无窗的房间均设置通风系统。
2.所有卫生间均设机械排风 ,直接在各层排出或通过土建竖井在屋面排出...
三、防排烟系统:
1.各层无直接自然通风 ,且长度超过 20m的内走道和长度超过 60m有外窗的走道均设机械排烟系统。
2.机械排烟量的计算 : 走道和房间的排烟量按 60m3/h.m2计算 ,中庭的排烟量按其体积的 6次/h换气计算。
3.靠外墙的防烟楼梯间及其合用前室利用可开启外窗自然排烟...

图纸共9张。

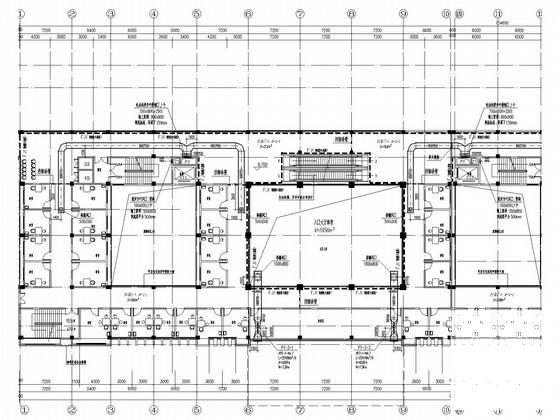

通风排烟平面图

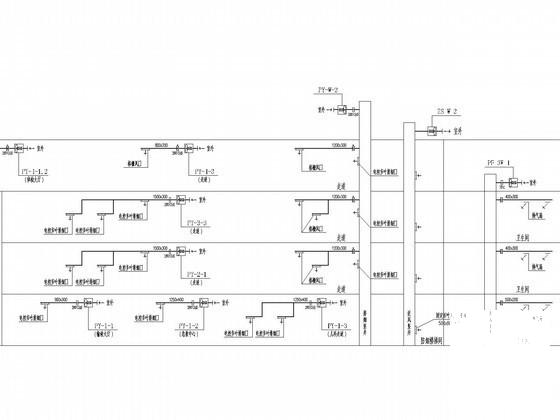

通风防排烟 系统原理图

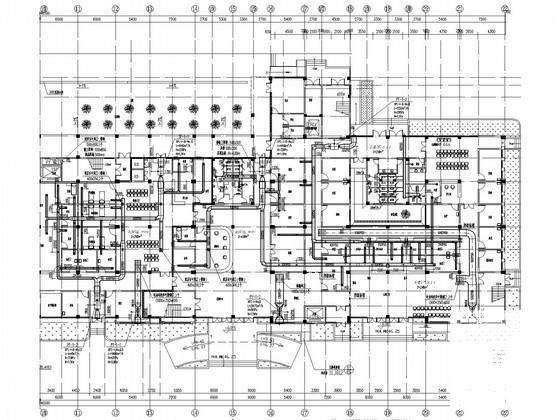

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
