15000平米9层医院空调通风排烟CAD施工图纸
- 设计说明：有
- 建筑类别：医疗
- 建筑高度类型：高层建筑
- 建筑设计面积：15000平方米
- 地上层数：9层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 设计内容：通风,防排烟,人防,其它
- 项目所在地：安徽
附件详情
- 设计、施工说明
- 空调平面图
- 通风平面图
- 人防平面图
- 机房平面图
- 屋顶平面图
- 防排烟系统图
附件详情
该项目为医院暖通工程，建筑面积约15000平米，建筑高度32.5米。地下1层，地上9层。地下一层为设备用房，局部战时作为六级人防人员掩蔽所。该资料范围为本建筑内的通风、人防及防排烟设计（人防说明见人防部分相关图纸）。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

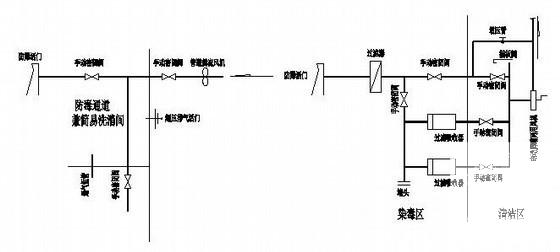

医院空调施工图 - 1 -

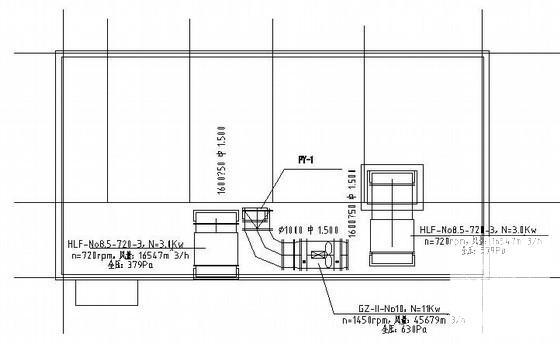

医院空调施工图 - 2 -

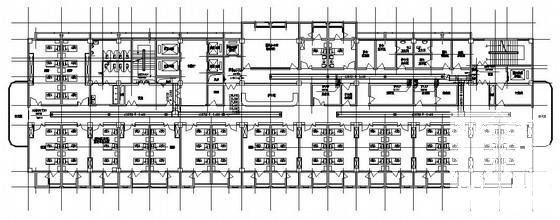

医院空调施工图 - 3 -
医院空调施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-27
- 评论次数：0
- 浏览次数：0
- 文件大小：0.49 MB
- 收藏次数：0
-
文件名称：
附件-995858605999755505685.rar
