6335平米8层医院医技楼空调通风施工CAD图纸

  • 设计阶段:施工图设计
  • 出图时间:近代
  • 设计内容:中央空调, 通风排烟
  • CAD版本:CAD2000
  • 参考图纸:12张
  • 建筑设计面积:6335平方米
  • 建筑地上层数:8层
  • 建筑地下层数:1层

附件详情

该项目为某医院医技大楼,为二类高层民用建筑,地上8层,地下1层,总建筑面积为6335m2.本施工图设计内容主要包括大楼中央空调系统,防烟楼梯间与消防电梯合用前室的机械加压送风系统,内走道的机械排烟系统,地下设备房机械通风兼排烟系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

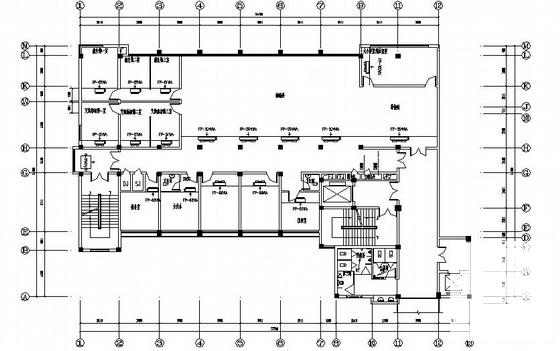

  • 医院医技楼 - 1
    医院医技楼 - 1

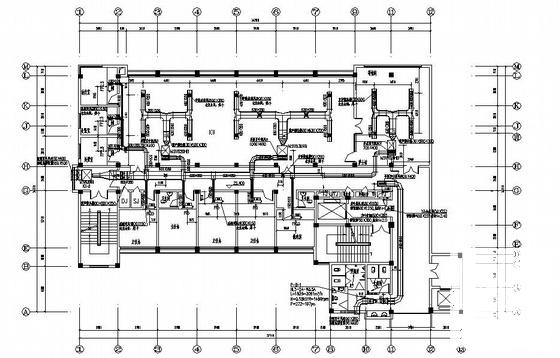

  • 医院医技楼 - 2
    医院医技楼 - 2

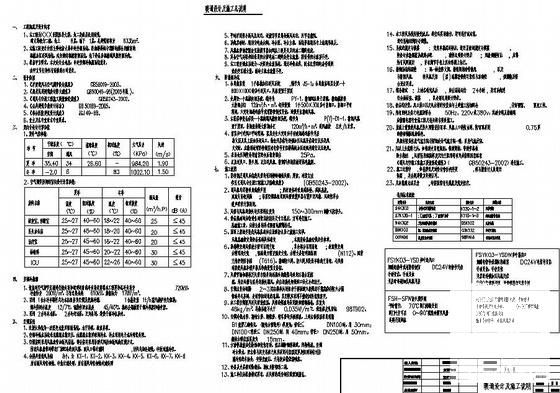

  • 医院医技楼 - 3
    医院医技楼 - 3

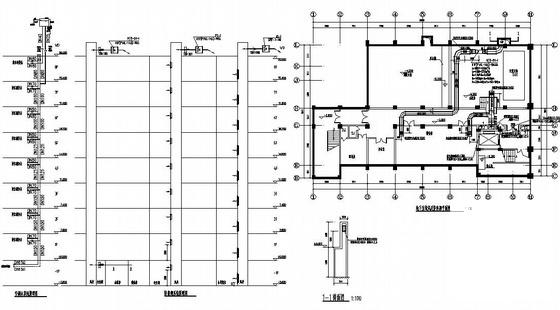

  • 医院医技楼 - 4
