5层大型医院医技楼电气施工CAD图纸（知名大院）

附件详情：

该项目为医技楼项目。建设用地位于医院院区内。地上 5层，地下 2层，建筑总高度为25.5m.该项目总建筑面积13563m2 。地下二层为医技用房，地下一层为变电所、库房及病理科、一层为影像中心、二层为 DSA中心、三层为功能检查及内镜中心、四层为检查科、五层为输血科、屋顶为水泵房及电梯机房。图纸内容主要包含：10/0.4kV变配电系统、配电系统、 照明系统 、防雷及接地系统、电气安全等。

资料目录：

设备及材料表

电气施工图 设计说明

配电平面图

机房层配电平面图

接地平面图

照明平面图

高压系统图

低压系统图

配电系统图

竖向干线系统图

变电所平剖面布置图

变电所接地平面图

变电所照明平面图

变电所夹层接地平面图

变电所夹层照明平面图

图纸展示：

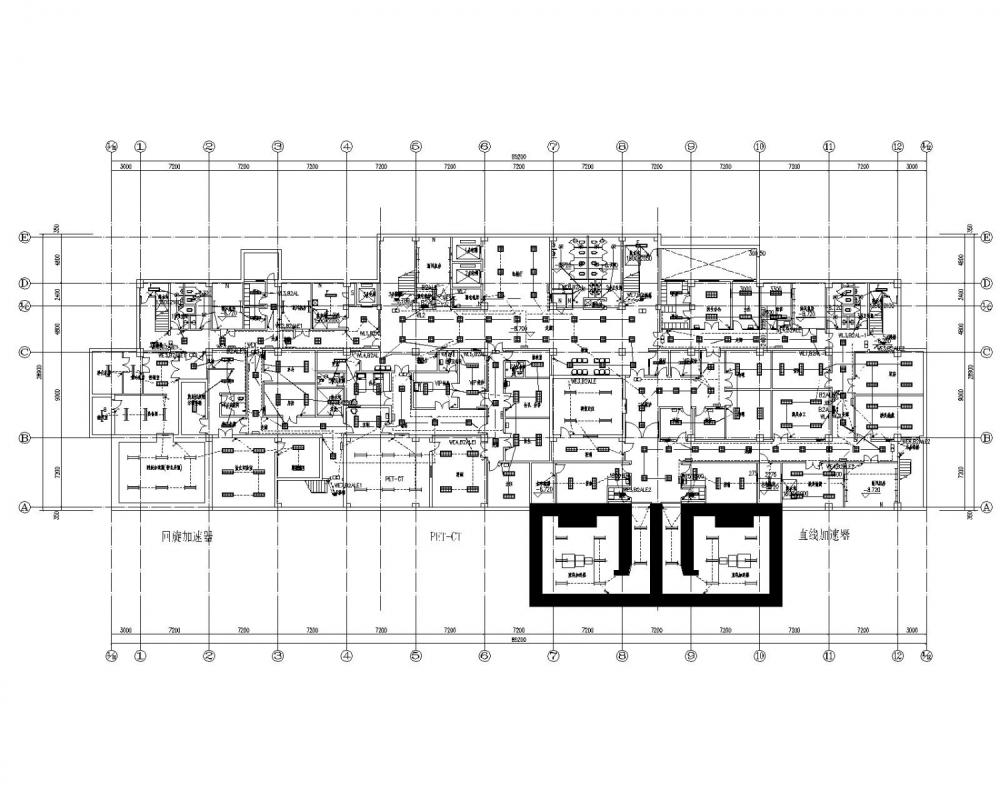

照明平面图

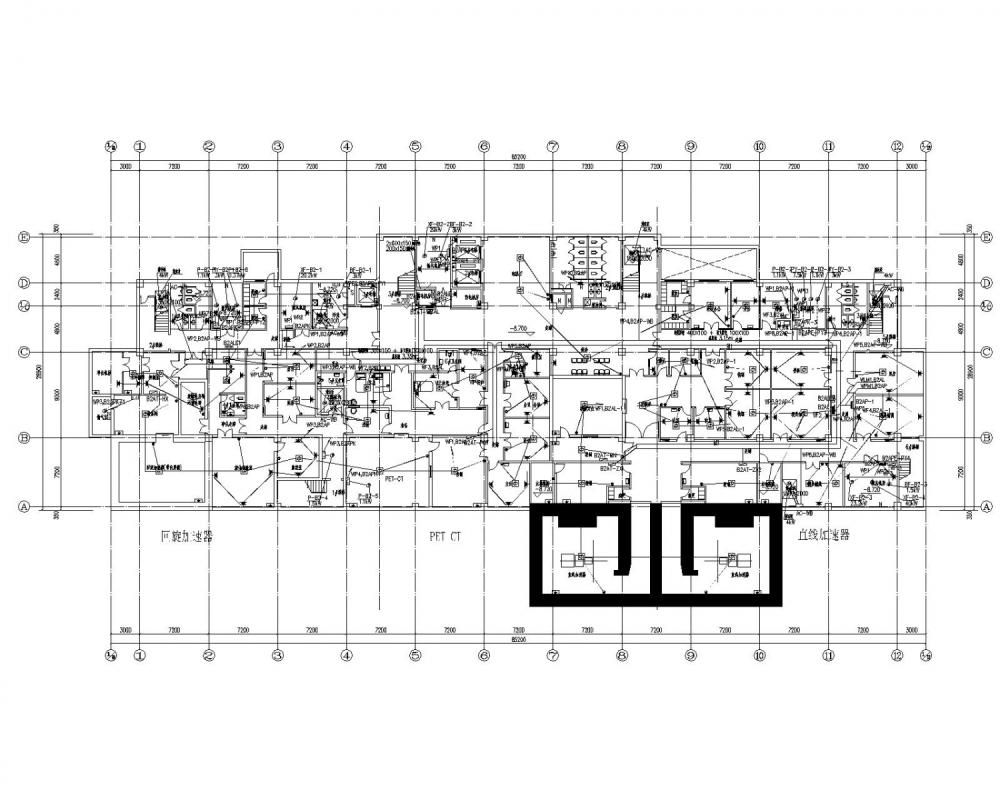

配电平面图

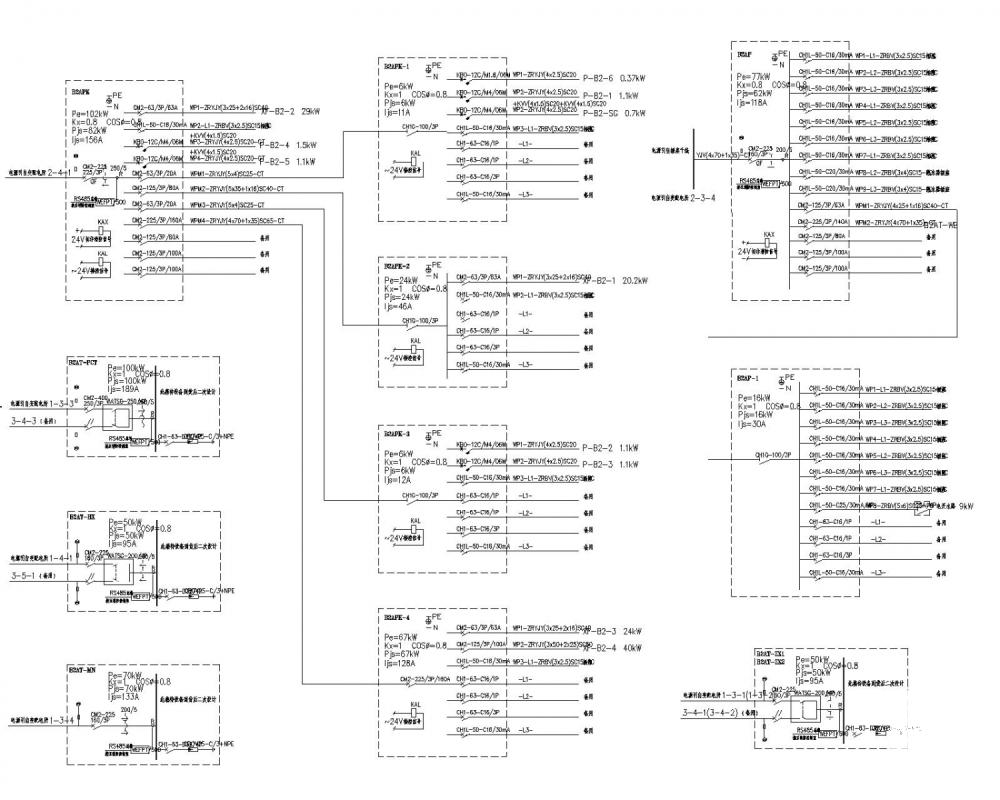

配电系统图

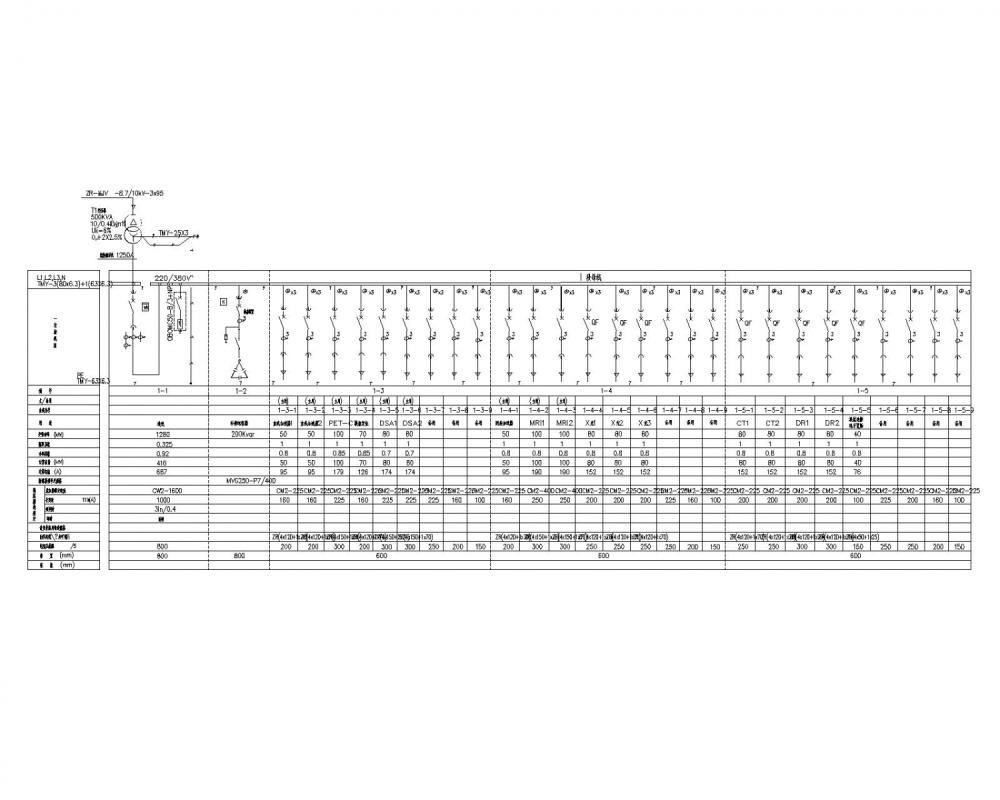

低压配电系统图

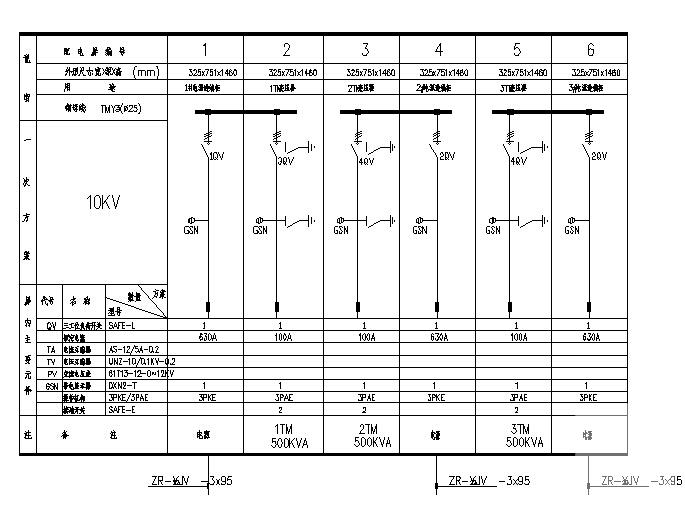

高压系统图

竖向干线系统图
