医院住院医技部建筑施工图纸cad平面图及立面图
-
病床数：667床
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
项目所在地：贵州
-
图纸设计格式：天正建筑CAD 7.0,CAD2000
-
参考图纸：50+张
-
设计年代：近代
-
建筑地上层数：23层
-
建筑地下层数：3层
-
地下室功能：车库,设备用房
该附件为
高层医院住院医技部
建筑施工图
2020
，图纸资料丰富。
该项目规划总占地面积：30078.03平方米，总建筑设计面积：60051.4平方米，其中地下室面积：12080.35平方米，地上建筑设计面积：47971.05平方米，总床位数667床。
外墙:采用200mm厚MU3.5蒸压加气混凝土砌块B07，专用水泥砂浆确筑。
内墙:采用200mm(100mm)厚MU3.5蒸压加气混凝土砌块B07，专用磷石膏砂浆砌筑，分墙采用200mm厚MU3.5专用磷石膏砂浆砌筑，专用混合砂浆砌筑。
楼梯间、电梯间隔墙:采用200mm厚MU3.5粉煤灰空心砖，M5水泥砂浆砌筑。
卫生间隔墙:采用100mm(200mm)厚MU3.5水泥标砖，M5水泥砂浆砌筑。
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-

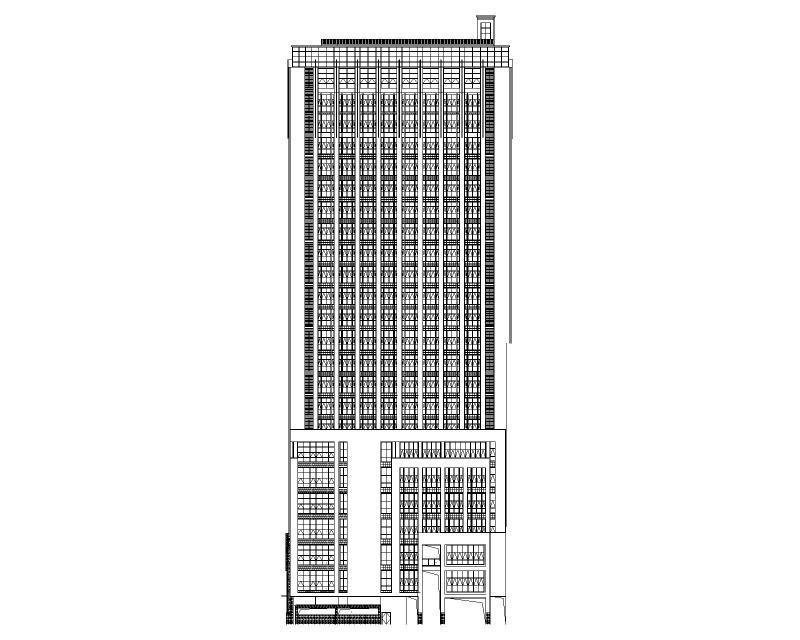

立面图 -

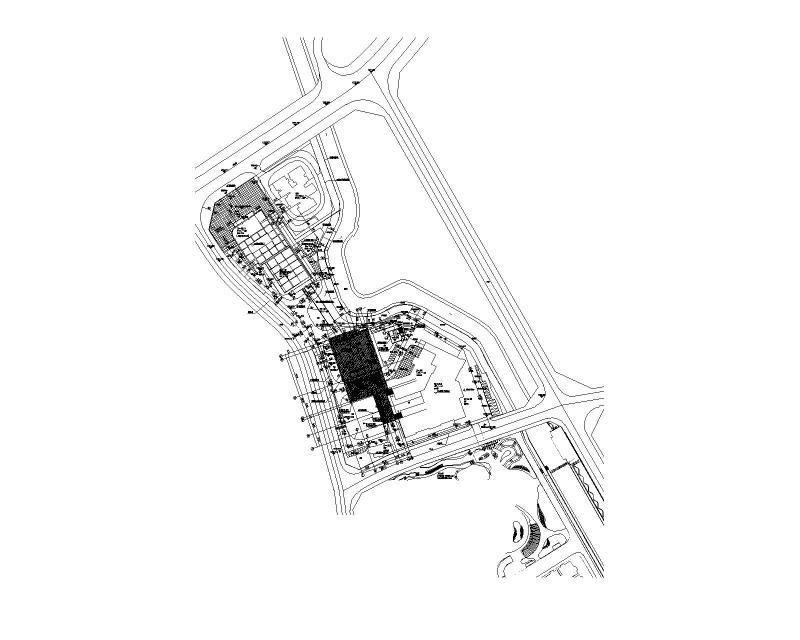

竖向总图 -

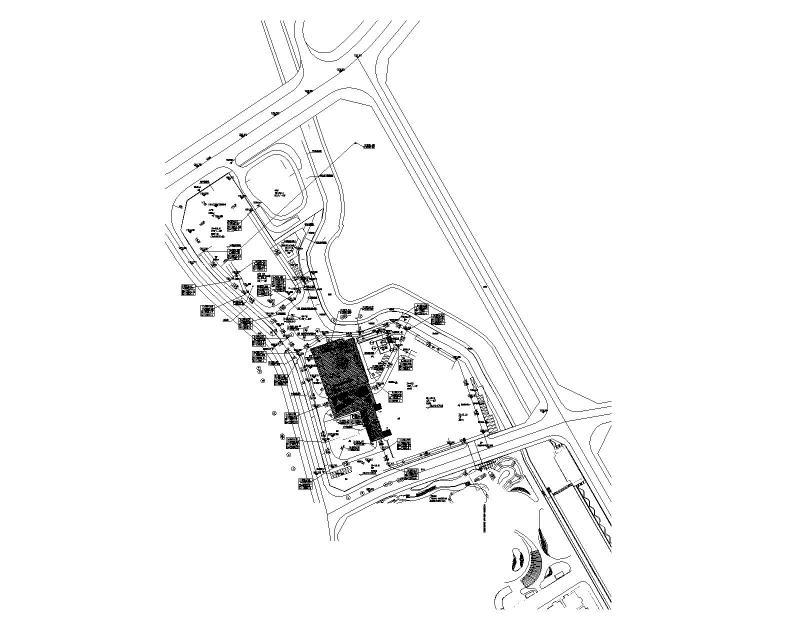

消防总图 -
总平面图 -

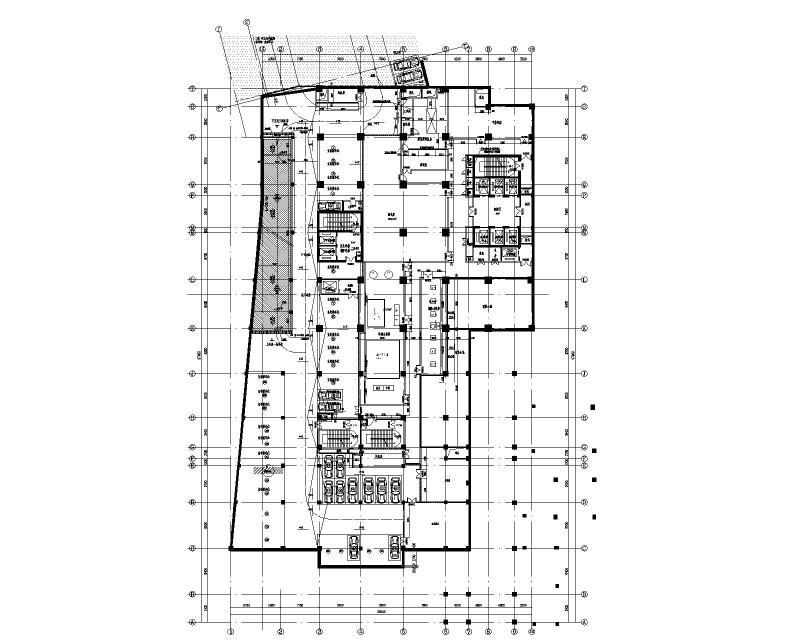

负二层平面图 -
负三层平面图 -
三层平面图
-
五层平面图
以上是部分截图，请下载附件后查看完整高清内容
