6层卫生中心医院住院楼空调通风系统设计施工CAD图纸

附件详情

一、项目概要：
该项目地上6层，地下1层，地下建筑面积2711.35平方米。地上建筑面积14757.27平方米，建筑高度21.9m...
二、冷热源：
采用风冷热泵机组...
三、空调系统：

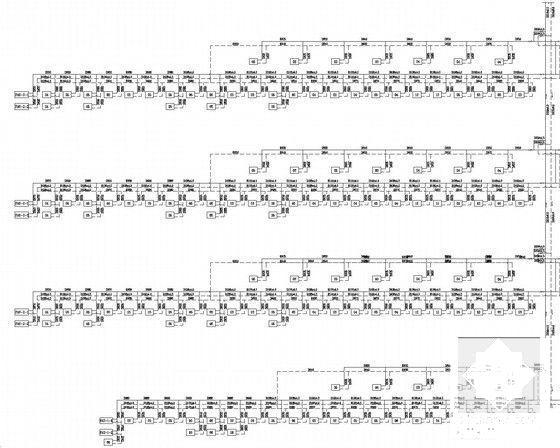

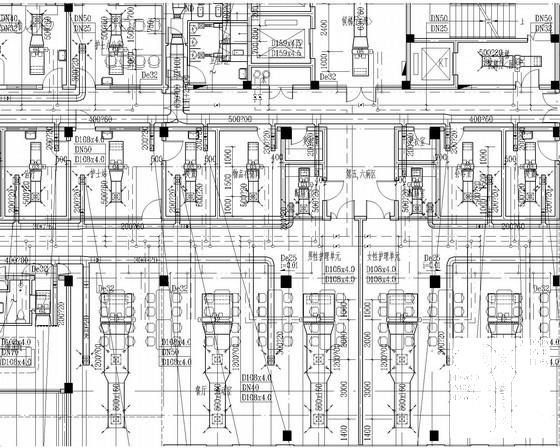

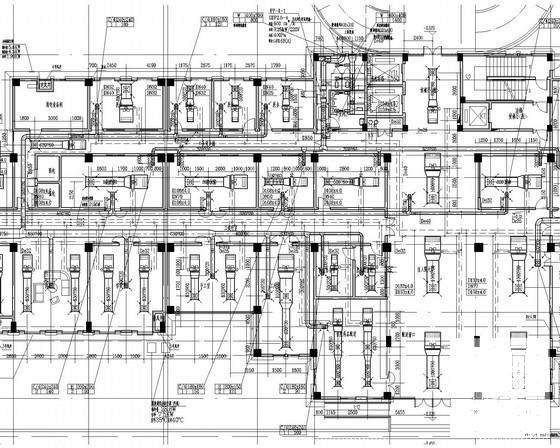

1.该项目采用风机盘管加新风系统。
2.空调水系统采用机械循环两管制闭式系统。冷源侧采用定流量系统，负荷侧采用变流量系统。
3.采用立管异程式,水平管同程式...
四、通风系统：

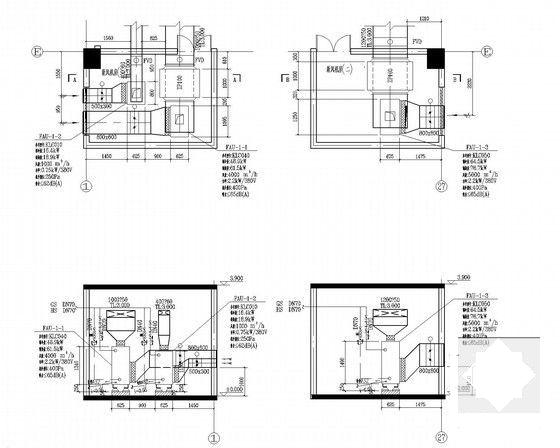

1.房间采用风机盘管加新风形式，新风由新风机组进行处理后直接送入室内。气流组织采用上送上回方式。
2.无直接对外可开启外窗的暗房间，设置机械排风系统，排风量为新风量的80%。

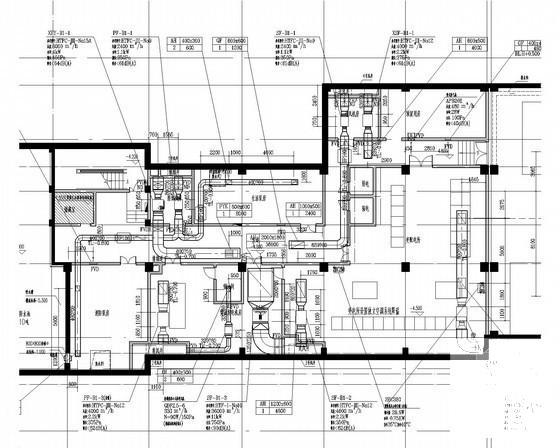

3.地下车库设置机械排风兼排烟系统，排风换气次数为6次/h...
五、防排烟系统：
1.地下室内走道设置机械排烟系统，排烟量按走道面积每平方米不小于60m/h计算。
2.地下汽车库设置机械排风兼排烟系统，排烟换气次数为6次/h。车道自然补风...

图纸共24张。
