一份22层体育服务综合楼空调通风及防排烟系统设计CAD施工图纸（制冷机房设计风冷热泵机组）

tt8899 · 发表于 2020-2-26 21:08:59

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,商业,体育
建筑高度类型：高层建筑
建筑设计面积：67303.77平方米
建筑地上层数：22层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：54张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：市政热网,电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
采暖系统：散热器供暖
全空气系统：变风量
水系统：单式泵,变流量,双管制,同程式
送风方式：散流器送风
节点大样：风机盘管,制冷机组,空气处理机组
项目所在地：江苏

附件详情

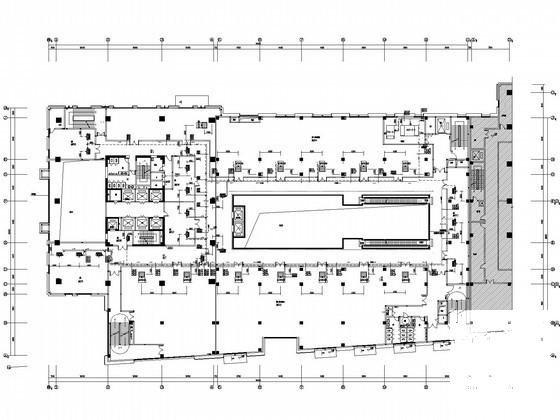

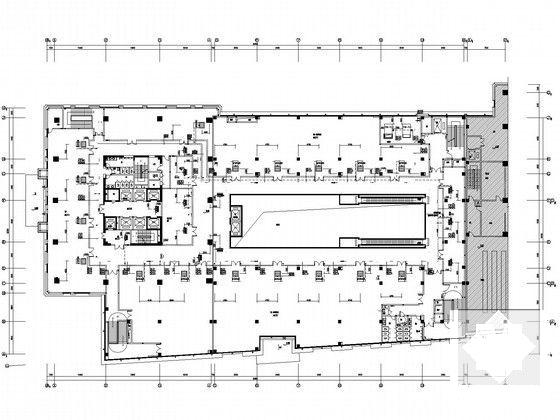

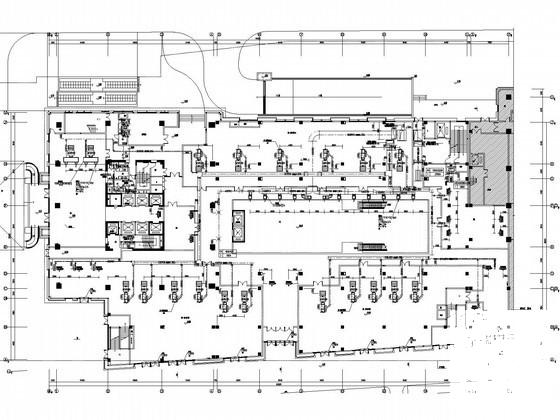

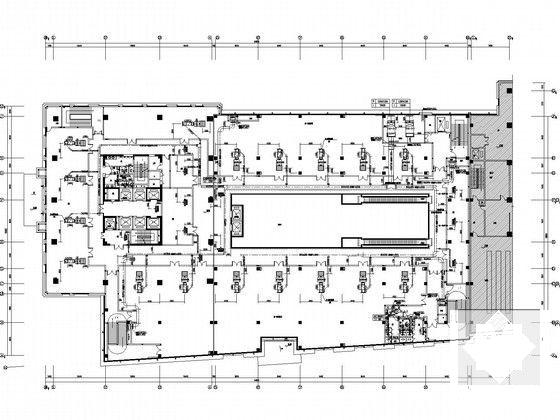

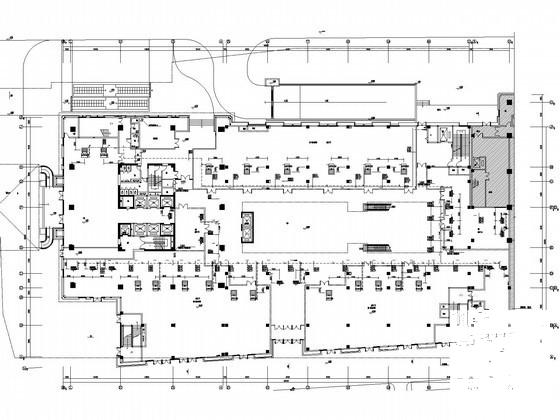

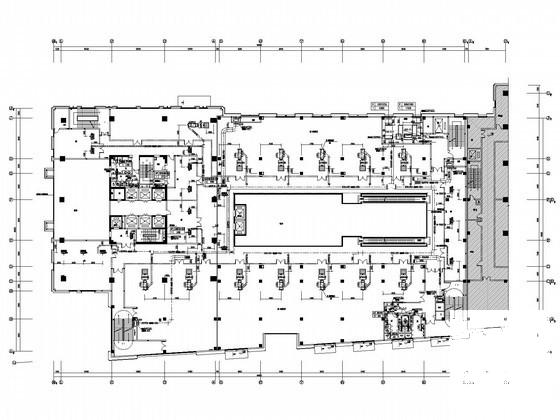

该项目共三个项目，现以一号楼为例进行简单介绍。
一、项目概要：

该项目为常州体育产业发展有限公司的常州体育运动服务综合楼1#楼，2#楼和地下车库，其中1#楼，建筑面积为35514.77平方米 ,地上22层，地下1层。建筑高度为85.050m。建筑类别为商业，办公，按业主方要求，为其设计空调通风系统...

二、空调系统：

1.冷热源：空调冷热源由设置于三层裙房屋面的两台风冷热泵机组提供夏季7-12°C冷水,冬季45-40°C热水。

2.风系统：商业区：风机盘管+新风系统，办公区：吊顶式空气处理机组+新风，中庭：全空气系统...

3.水系统：本楼水系统采用两管制，一次泵变频设计，水平管采用同程设计。每层的回水管上安装静态平衡阀，冷冻水系统采用屋面的膨胀水箱补水定压...

三、通风排烟系统：

1.通风系统：对不具备自然排烟条件的防烟楼梯间LT1及LT2分别设置正压送风系统，正压送风机置于屋顶，防烟楼梯间隔层设置常闭型多叶正压送风口...

2.防排烟系统：a:一层的办公大堂部分采用自然排烟，设置电动开启窗，电动开启窗布置详见建筑施工图，其可开启面积不小于门厅地面积的5%...
