一份11层商业住宅综合楼空调通风及防排烟系统设计CAD施工图纸(风冷涡旋冷水机组)

[复制链接]

0

主题

0

帖子

1048

积分

超级版主

Rank: 8Rank: 8

积分
1048
发表于 2020-2-26 11:42:49 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:27009.49平方米
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:双管制,闭式
  • 送风方式:散流器送风

附件详情

一、项目概要:

该项目是一个高层商业住宅综合楼建筑,地上33层,建筑面积27009.49平米。图纸内容包含设计施工说明,主要设备材料表及图例,空调水系统原理图,空调水管及系统空调设备平面图,二层空调水管平面图,空调设备平面图,空调设备基础平面图,空调风管通风排烟平面图等...

二、空调系统:

1.冷热源:采用风冷涡旋冷水机组...

2.风系统:采用风机盘管加新风系统...

3.水系统:采用两管制闭式机械循环系统...

三、 通风防排烟 系统:

所有公共卫生间设机械排风,排风量按10次/小时换气考虑,通过风管排至走道及商铺均自然排烟要求,项目地上部分楼梯均满足自然防烟,加压风机置于负一层机房内,采用常闭电动多叶送风口,着火时,开启着火层及其上层加压风口,二层着火时,开启着火层及一层加压风口,连锁开启加压风机...

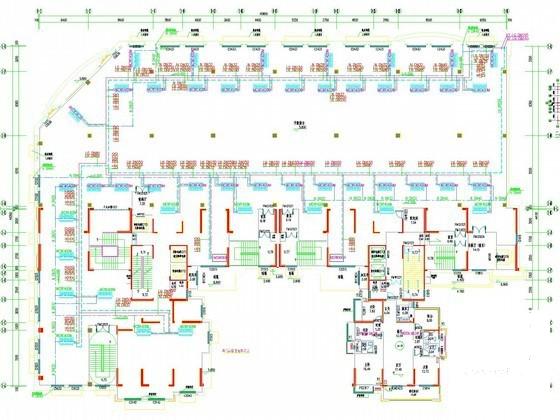

二层空调水管平面图

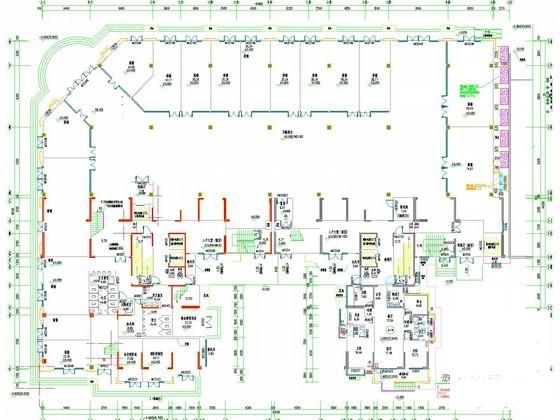

一层R-1系统空调设备基础平面图

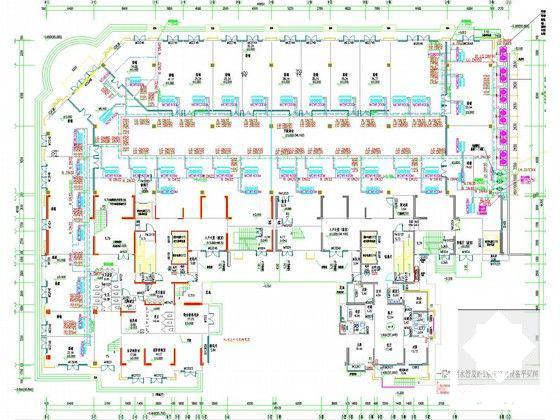

一层空调水管及R-1系统空调设备平面图

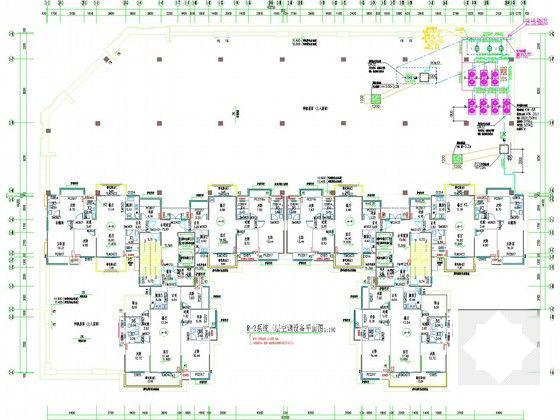

R-2系统三层空调设备平面图

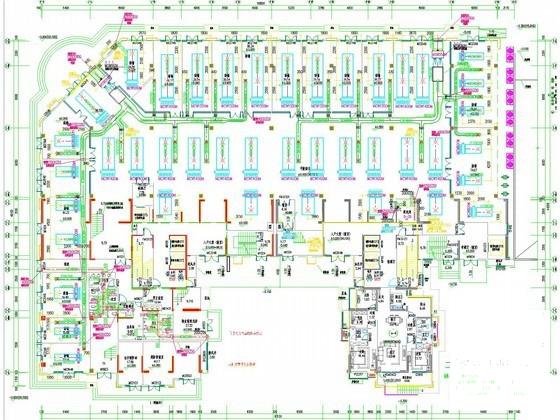

一层空调风管、通风排烟平面图

风冷涡旋冷水机组 - 1
第 1 张图
风冷涡旋冷水机组 - 2
第 2 张图
风冷涡旋冷水机组 - 3
第 3 张图
风冷涡旋冷水机组 - 4
第 4 张图
风冷涡旋冷水机组 - 5
第 5 张图
风冷涡旋冷水机组 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
