[CAD施工图]武警指挥部综合楼暖通设计（风冷热泵机组）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计内容：空调,通风,采暖,冷热源
• 冷热源：空气源热泵
• 空调系统：空气-水系统

该项目为武警森林指挥部机关直属队综合楼扩建工程,总建筑面积为12453平方米,其中地上建筑面积为8395平方米,地下建筑面积为4058平方米,建筑檐口高度为35.80m。

暖通设计内容:

1、设计内容主要包括空调冷、热源设计;

2、公共建筑室内集中空调设计;

3、地下汽车库、设备机房、卫生间等的通风设计;

4、防烟楼梯间及其前室、消防电梯合用前室、内走廊及地下层的防排烟设计;

5、燃气调压站及管路设计由甲方另行委托燃气公司设计。

冷热源系统

1、施工图阶段对空调区进行逐项逐时的冷热负荷计算,得到:

总冷负荷789.4KW,其中空调冷负荷669.0KW,厨房通风冷负荷:120.4KW,建筑面积冷指标63.4W/m%8;

总热负荷827.0kW,其中空调热负荷643.0kW,厨房通风热负荷100.0KW,地下车库通风热负荷84.0KW,建筑面积热指标66.4W/m%8。

2、冷热源根据方便管理的原则统一设置,由于建筑物无市政热力条件,且场地设置燃气锅炉有困难,故在屋顶集中设置三台风冷热泵机组,夏季供冷、冬季供暖,单台机组的制冷量:280KW(80RT),制热量:300KW,冷水温度为7/12%

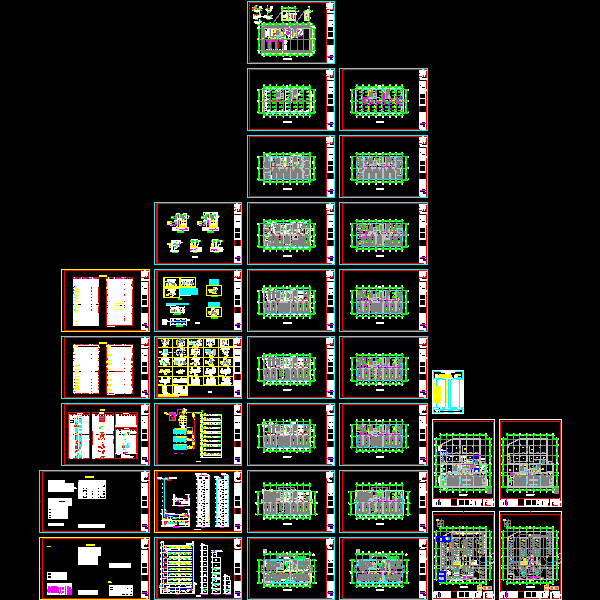

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
