5层酒库暖通空调通风设计CAD施工图纸(dwg)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：工业建筑
• 建筑高度：多层建筑
• 建筑面积：12454.06平方米
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：9张
• 设计内容：空调,通风
• 项目地址：贵州

1.建设单位：

2.建筑名称：

3.建设地点：贵州省贵阳市修文县、遵义市茅台镇

4.建筑面积：12454.06平方米

5.建筑层数：地上五层。

6.建筑高度：18.60m

7.火灾危险等级：甲类。

8.主要设计内容：采暖、通风排烟系统设计。

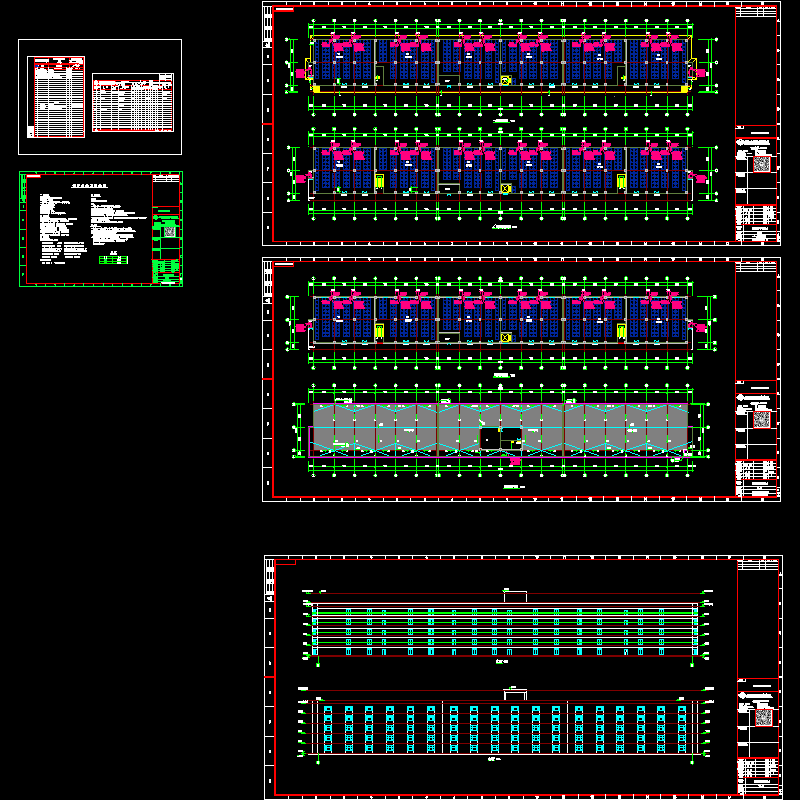

图纸展示：

设计施工总说明

一至四层空调风管平面图

五层及屋面通风平面图

立面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
