丹凤县金山葡萄酒庄暖通设计CAD图纸(有限责任公司)(dwg)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

项目名称：丹凤县金山葡萄酒庄

建设地点 :商洛市丹凤县金山龙驹山庄内

建设单位：丹凤县金山旅游开发有限责任公司

建筑层数和高度：3层。总建筑高度为：10.20m

建筑主要功能划分：主体功能分为三部分，葡萄酒生发酵车间,葡萄酒成品库，葡萄酒附属办公。

建筑危险性分类:丁类

设计范围

酒窖通风及生产车间通风系统设计

防排烟系统设计

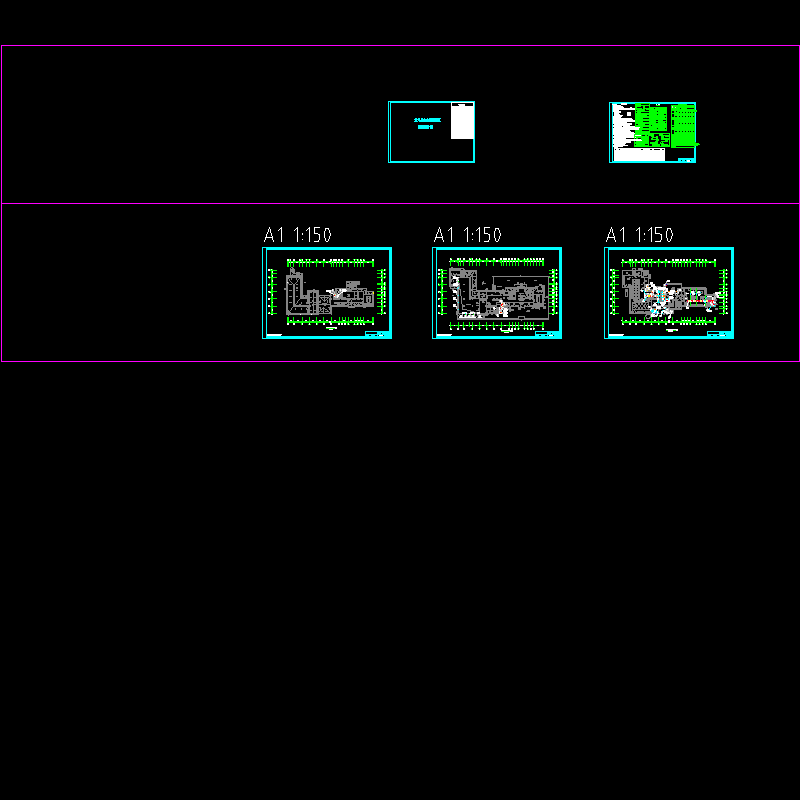

一层通风平面图

二层通风平面图
