一份公司3层综合办公楼暖通设计CAD施工图纸(空气源热泵热水)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：多层建筑
• 建筑面积：3322.7平方米
• 地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计内容：空调,采暖,机房
• 空调系统：空气-水系统
• 水系统：变流量,双管制,异程式
• 送风方式：散流器送风
• 节点大样：风机盘管

设计内容
1.室外参数：

冬季室外采暖设计温度：-11℃，夏季空调室外计算干球温度：28.4℃。

冬季室外平均风速：5.8M/S，夏季空调室外计算湿球温度：25℃。

最大冻土深度：93CM。

2.冬季室内设计温度：20℃。

3.夏季室内设计温度：27℃。

4.该项目供暖设备采用空气源热泵热水机组，型号为FRS-120D，数量3台，总制热量为387KW，机组制热总功率为121.8KW。该机组同时用于夏季制冷总制冷量为360KW，机组制冷总功率为114.3KW。该项目供暖方式为地板水盘管辐射供暖，水盘管间距为170~180mm。

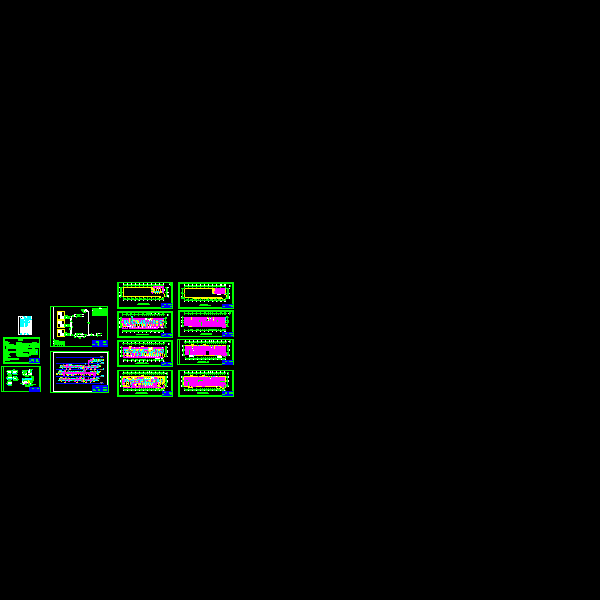

一层空调水系统平面布置图

一层地热水盘管平面布置图

制冷机房系统图

水系统图

分集水器明装示意图

二层风盘安装示意图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
