10层档案馆大楼空调通风设计CAD施工大样图(压缩式冷水机组)(dwg)

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,其他
• 建筑高度：高层建筑
• 建筑面积：17887平方米
• 地上层数：10层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：44张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,人防
• 冷热源：电动压缩式冷水机组,空气调节器
• 空调系统：全空气系统,制冷剂系统
• 项目地址：浙江

附件详情

• 设计施工说明
• 人防设计说明
• 暖通节能专篇
• 主要设备材料表
• 空调通风平面图
• 空调冷媒管道平面图
• 屋顶层设备布置平面图
• 防排烟平面图
• 地下平时通风平面图
• 地下人防战时通风平面图
• 人防口部通风大样图
• 人防通风系统原理图
• 人防预埋件大样图
• 防排烟系统图

附件详情

稿件为浙江某档案馆新馆建设项目工程，地下一层，地上十层，建筑面积17887m2，建筑高度44.4m。
设计内容：该档案馆大楼的空调通风，暖通消防设计。该项目空调冷负荷约为1960 kW,空调热负荷约为1300kW；办公区域空调系统采用VRV变频多联机系统，档案库房采用恒温恒湿系统，网络机房采用精密空调，室外机设置于屋顶；新风系统采用全热交换机和全新风分体空调,通过风管送至各空调区域，全新风空调机组进风口安装入口式电子除尘净化器；空调的制冷剂采用R410A，全新风空调机组均设U型存水弯，每层系统最末端水管和最高点安装自动放气阀，最低处设置泄水阀……

编制于2013年，图纸共44张。

排烟系统图

人防出入口通风大样图

六层空调通风平面图

九层空调冷媒管道平面图

人防预埋件大样图

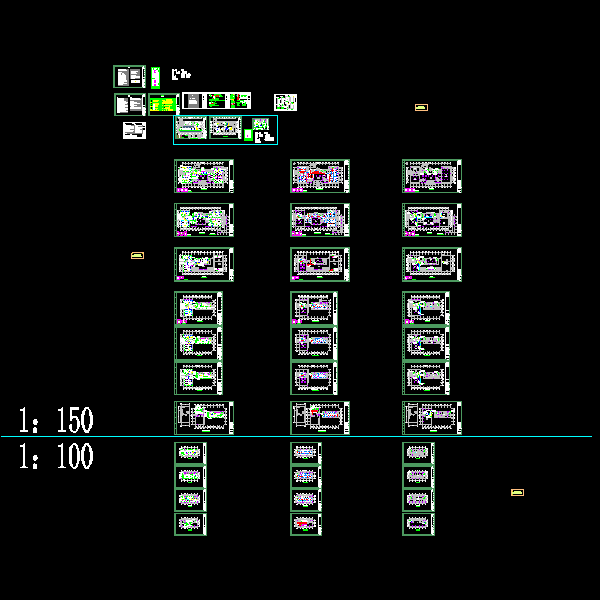

档案馆暖施
