设计说明:有
-
建筑类别:办公,科研
-
建筑高度:高层建筑
-
建筑面积:69815平方米
-
地上层数:21层
-
地下层数:2层
-
图纸设计深度:施工图
-
参考图纸:17张
-
设计年代:近代
-
设计内容:空调,通风,采暖,冷热源,人防
-
冷热源:市政热网,电动压缩式冷水机组
-
空调系统:空气-水系统
-
水系统:双管制,同程式
-
项目地址:山西
附件详情
-
设计施工说明
-
地下层人防剖面图
-
人防层战时通风平面图
-
人防层平时通风排烟平面图
-
冷冻机房流程图
-
冷水机房设备基础
-
冷水机房管道平面布置图
-
采暖管道平面图
-
通风排烟平面图
-
防排烟系统图
-
空调水系统图
-
空调风管平面图
-
空调水管平面图
-
电梯机房、水箱间层通风平面图
-
屋顶层通风设备平面图
附件详情

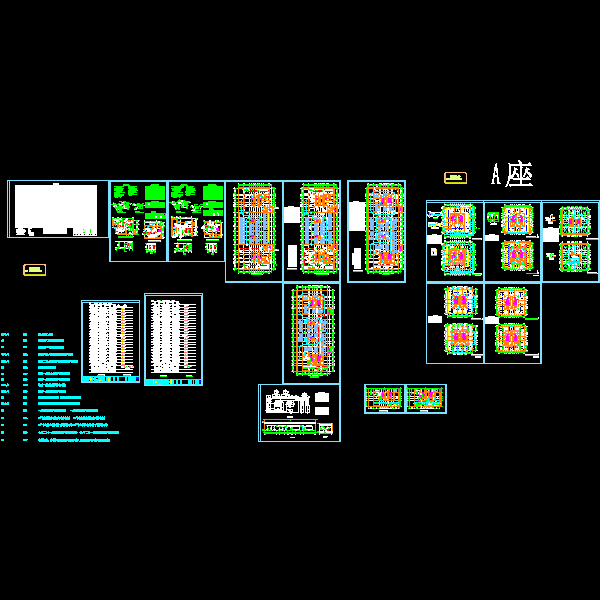

稿件为山西太原某公司光纤复合研发孵化中心空调通风设计施工图;该建筑分为A、B两座,地下一层为设备用房和车库,地下二层为人防和车库.地上一层为服务性用房和商铺,A座2~21层为办公室,B座2~22层为办公室;该项目总建筑面积69815.93m2,其中地下面积为10701.96m2 ,地上面积为59113.97m2。
设计范围:1. 地下一层水、电设备用及车库的防排烟设计。
2. 地下二层战时六级人防的通风设计及平时防排烟设计,和车库的防排烟设计.
3. 地上A座1~21层办公用房,卫生间等的集中空调、通风、防排烟设计,和屋顶电梯机房的通风设计。
4. 冷冻机房系统工艺流程设计。
编制于2011年,图纸共17张。
冷冻机房流程图
人防进风机房大样图
防排烟系统图
冷水机房管道平面布置图
人防进风原理图
热力入口原理图
地下二层人防层平时通风排烟平面图
