设计说明：有
-
建筑类别：办公
-
建筑高度：高层建筑
-
地上层数：5/19层
-
图纸设计深度：施工图
-
参考图纸：13张
-
设计年代：近代
-
设计内容：空调,通风,冷热源
-
冷热源：电动压缩式冷水机组
-
空调系统：空气-水系统
-
项目地址：江苏
一、项目概要：
本项目位于江苏省，是一个高层帮工大楼建筑，地上19层。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调风管平面图，空调水路平面图，空调机房平面图，空调水系统图，空调机房大样图等...
二、空调系统：
1.冷热源：采用独立模块化风冷冷水机组系统...
2.风系统：采用风机盘管加新风系统...
3.水系统：采用供回水干管采用双管同程,各支管双管异程...
一层空调风管平面图
一层空调水路平面图
四层空调水路平面图

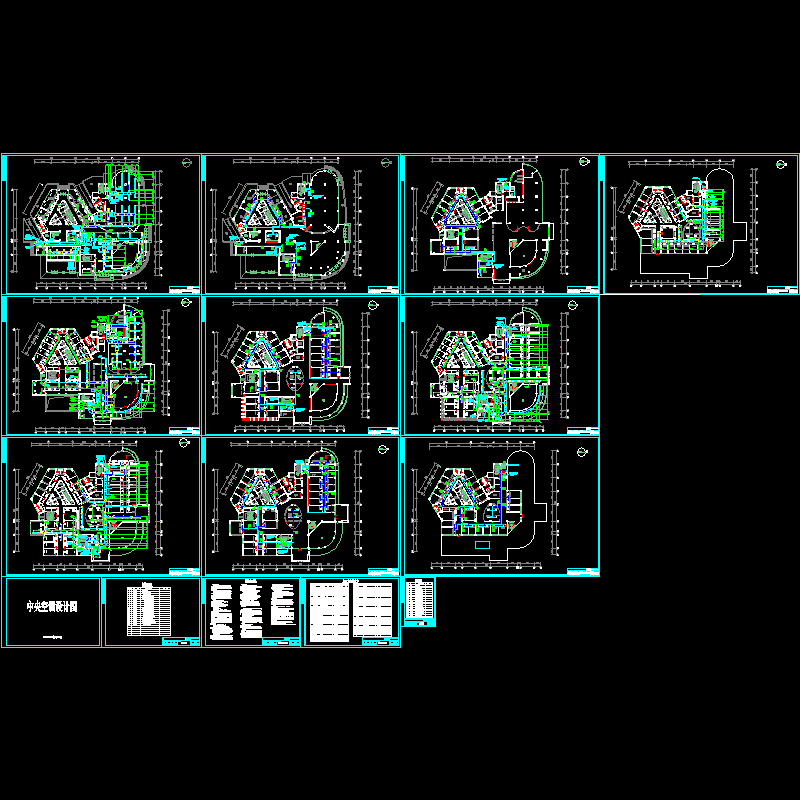

第 1 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
