一份29层商业宾馆办公综合楼通风空调排烟系统设计CAD施工图纸（机房）(离心式冷水机组)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业,宾馆
• 建筑高度类型：高层建筑
• 建筑设计面积：50000平方米
• 建筑地上层数：29层
• 建筑地下层数：4层
• 图纸设计深度：施工图
• 参考图纸：9张
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 水系统：单式泵,变流量
• 送风方式：散流器送风
• 项目所在地：湖北

附件详情

一、项目概要：
该项目位于武汉市某商业区，集商场、车库、宾馆及办公会议为一体的综合楼，地下4层，地上29层，总建筑面积为50000m2...
二、冷热源：
1.离心式冷水机组。
2.螺杆式冷水机组...
三、空调系统：
1.冷冻水采用一次泵变水量系统。
2.采用风机盘管和独立新风系统...
四、通风排烟系统：
1.地下负四层层配电间.水泵房.设备间排风系统与走道排烟合用一个系统。
2.地下1、2层汽车库平时设机械排风，坡道自然进风。
3.地下一层汽车库设有机械排烟系统，排烟量按6次/h...

图纸共9张。

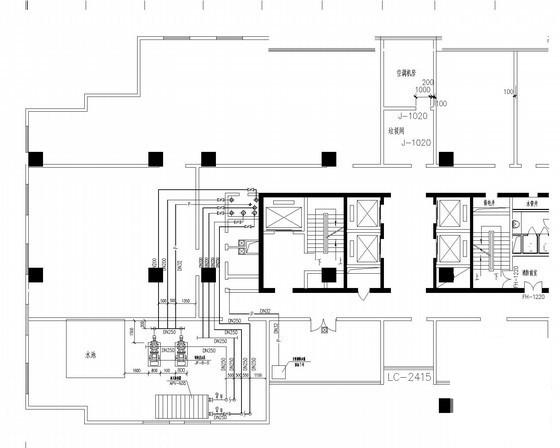

空调冷冻水热交换机房平面图

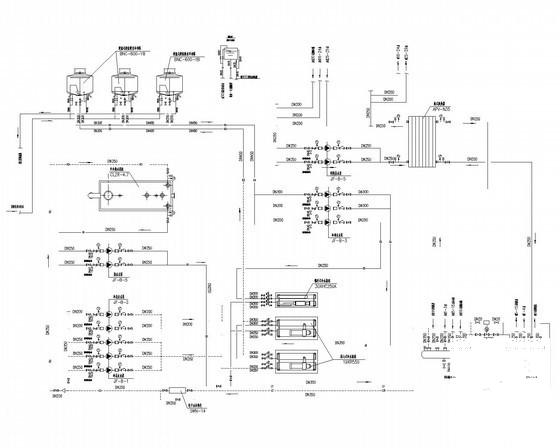

空调制冷供热机房流程图

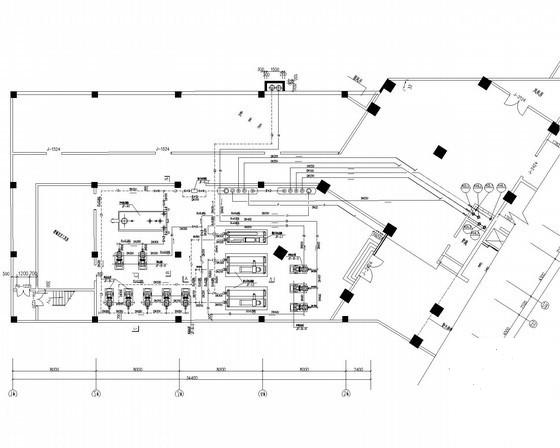

空调制冷供热机房平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
