7000平米20层住宅楼建筑群通风排烟系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑设计面积:7000平方米
  • 建筑地上层数:20层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 设计内容:通风,防排烟

附件详情

一、项目概要:
该项目地下二层,地上二十层,总建筑面积约7000m2....
二、设计内容:
本次施工图设计仅包括消防电梯前室和防烟楼梯间前室的合用前室正压送风设计和地下室自行车库通风设计...

图纸共24张。

地下室自行车库暖通平面图

机房层暖通平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

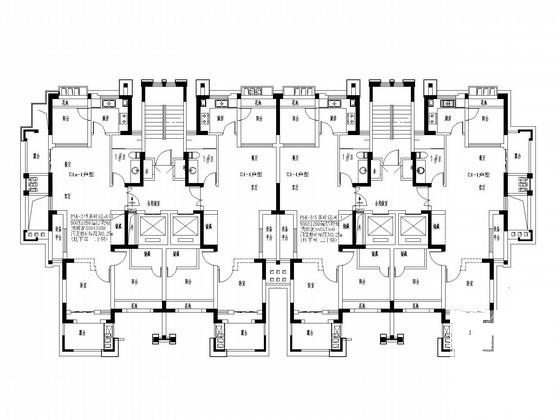

  • 建筑群通风系统 - 1
    建筑群通风系统 - 1

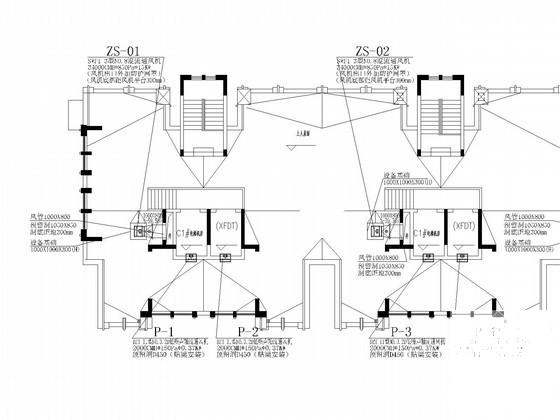

  • 建筑群通风系统 - 2
    建筑群通风系统 - 2

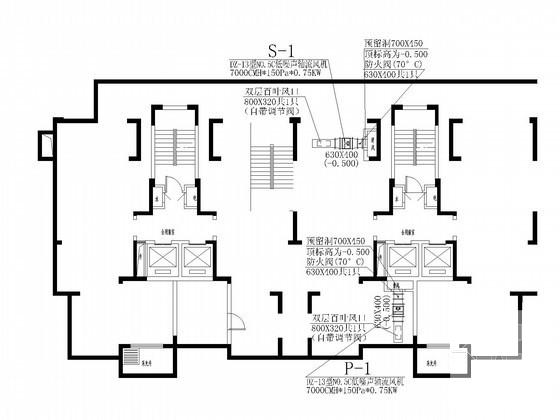

  • 建筑群通风系统 - 3
    建筑群通风系统 - 3
以上是部分截图,请下载附件后查看完整高清内容
