150000平米9层研发中心建筑群空调通风及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:科研
  • 建筑高度类型:高层建筑
  • 建筑设计面积:150000平方米
  • 地上层数:9层
  • 图纸设计深度:施工图
  • 参考图纸:124张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:市政热网
  • 空调系统:空气-水系统
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:天津

附件详情

一、项目概要:

该项目位于天津市,是一个多层研发中心建筑群项目,地上9层,总建筑面积约15万平方米。图纸内容包含设计及施工说明,主要设备材料表及图例,空调风管及消防平面图,空调水管平面图,正压送风风机平面图,空调新风管道系统图,空调水管系统图等...

二、空调系统:

1.冷热源:制冷机房,换热站,市政管网...

2.风系统:采用风机盘管加新风系统...

3.水系统:空调水系统为闭式同程系统,供、回水管为两管制,局部为异程式...

三,采暖设计:采用散热器供暖...

七层空调水管平面图

六层空调水管平面图

首层空调水管平面图

二层空调水管平面图

三层空调水管平面图

四层空调水管平面图

五层空调水管平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

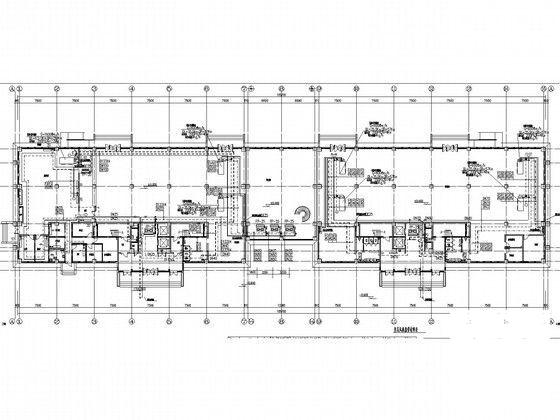

  • 建筑群通风系统 - 1
    建筑群通风系统 - 1

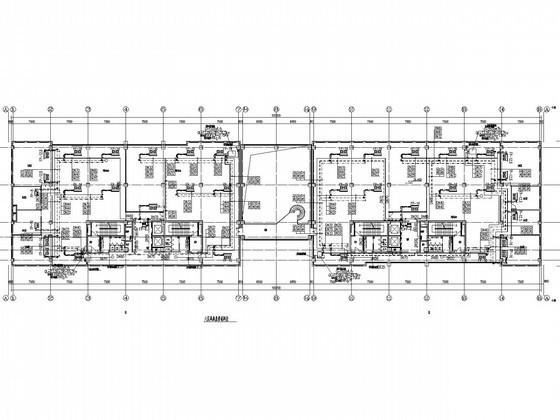

  • 建筑群通风系统 - 2
    建筑群通风系统 - 2

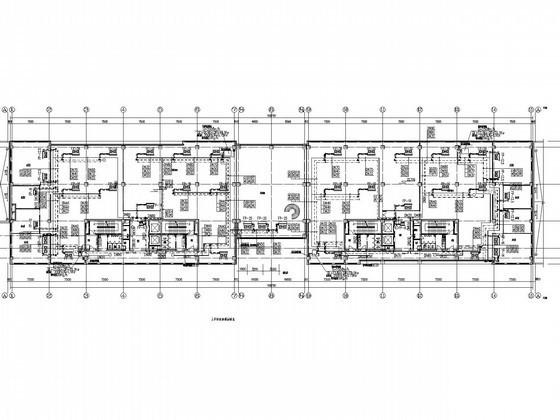

  • 建筑群通风系统 - 3
    建筑群通风系统 - 3

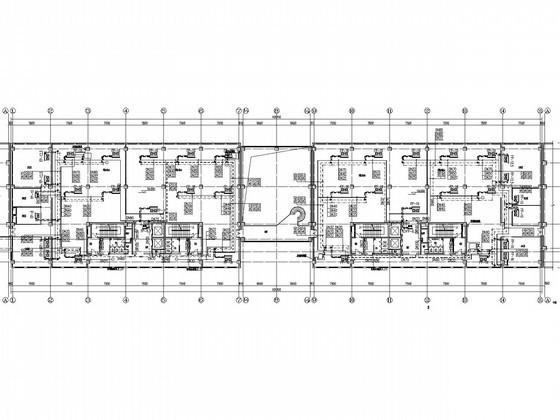

  • 建筑群通风系统 - 4
    建筑群通风系统 - 4
  • 建筑群通风系统 - 5
    建筑群通风系统 - 5
  • 建筑群通风系统 - 6
    建筑群通风系统 - 6
  • 建筑群通风系统 - 7
    建筑群通风系统 - 7
  • 建筑群通风系统 - 8
    建筑群通风系统 - 8
以上是部分截图,请下载附件后查看完整高清内容
