23174平米5层游泳训练中心空调通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：

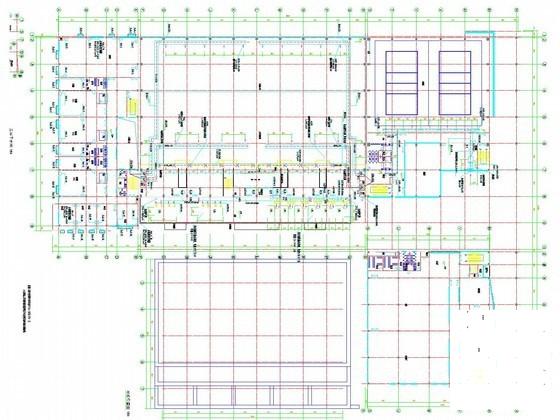

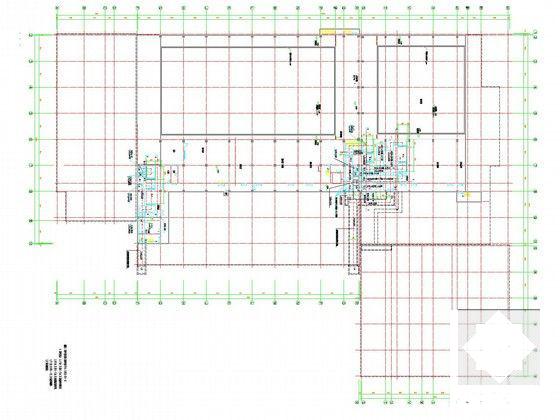

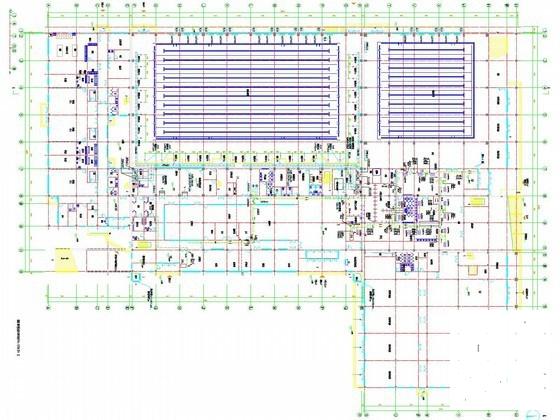

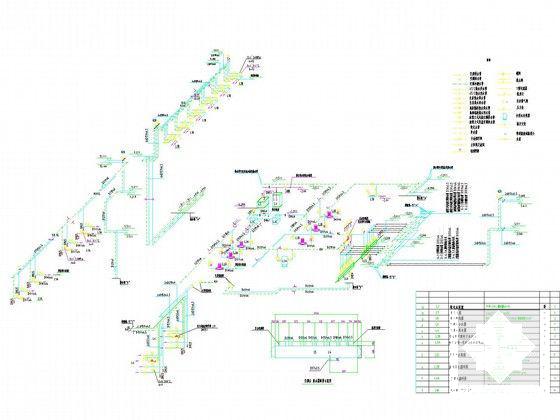

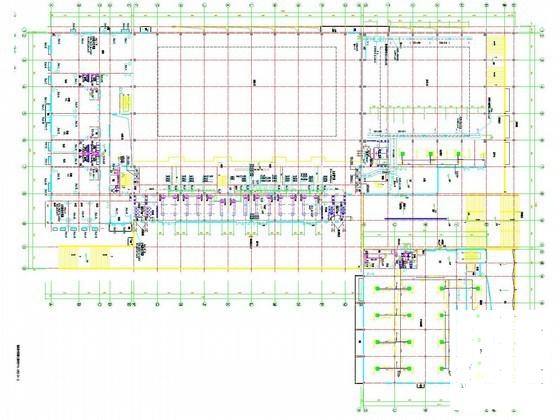

该项目是一个多层游泳训练中心建筑。地上5层，地下1层，建筑面积约23173.9m2。图纸内容包含设计施工说明，主要设备材料表及图例，采暖平面图，通风平面图，空调平面图，空调水系统及地板辐射采暖系统干管平面图，循环水泵房设备平面布置及管路系统图，地板辐射采暖平面图，通风空调平面图，空调水系统图，风机盘管.吊顶式新风机组及组合式空调机组接管详图等...

二、空调系统：

1.冷热源：采用空气源热泵冷热水机组...

2.风系统：采用风机盘管加新风系统，VRV多联机加新风系统...

3.水系统：采用垂直单管同程式系统...

三、 通风防排烟 系统：

通风系统：地下室设置机械送排风系统，游泳馆附属的更衣.淋浴.卫生间等设置机械送排风系统，一层中部的贵宾区更衣室.卫生间.淋浴间等.采用机械排风系统...

防排烟系统：一层中部的内走廊、地下室南侧内走廊合用排烟系统Y-1,排烟风机吊装于新闻官员房间吊顶内,由一层排出，地下一层北侧内走廊和一层北侧内走廊用排烟系统Y-2,排烟风机设于五层屋面,排烟由竖井升至屋面后排出，全民健身中心的共享中厅设置排烟系统...

四、采暖系统：

游泳池周边设置地板辐射采暖系统.游泳馆附属的更衣.淋浴.化妆间采用风机盘管采暖，游泳池周边地板辐射采暖系统用60/50℃热水来自冬季空调用板式换热器...
