11层小区18#楼给排水CAD施工图纸

附件详情

项目概要：
该项目为某花园小区18#楼，位于登封市颖河路与嵩阳路交叉口西南角，.本建筑建筑工程等级为二类单元式住宅，设计使用年限为50年，耐火等级为二级。
设计范围
该项目内给水、排水及 消防系统 设计。
生活给水设计：

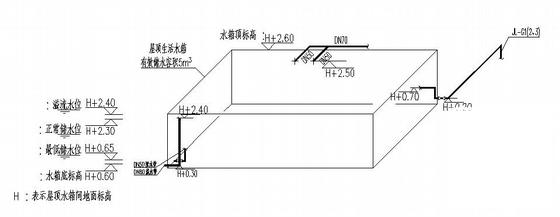

该项目生活给水分高低两个区，一至五层为低区，直接接小区市政给水管网，六至十一层为高区，由屋顶生活水箱供水，生活水箱接小区生活加压给水管网；给水量为：最高日给水量75.6m /d，最大时给水量7.88m /h 。
