26层小区15#楼给排水CAD施工图纸

附件详情

该项目为某花园小区15#楼,位于登封市颖河路与嵩阳路交叉口西南角，本建筑建筑工程等级为一类并列塔式住宅，设计使用年限为50年，耐火等级为二级，地下室耐火等级为一级。本建筑层数为地上二十六层，地下一层。建筑高度：72.95m;总建筑设计面积：31653.0m .
设计范围
该项目内给水、排水及 消防系统 设计。
生活给水设计：

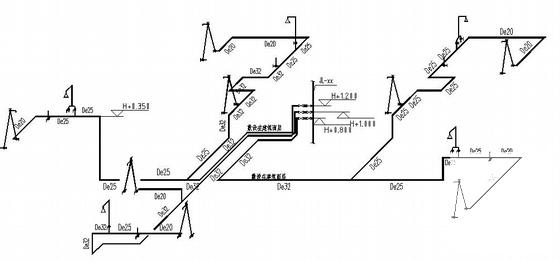

该项目生活给水分高低两个区，一至五层为低区，直接接小区市政给水管网，六至二十五点五层为高区，由屋顶生活水箱供水，生活水箱接小区生活加压给水管网，其中六至十三层个层的配水支管设减压阀，阀后压力为0.15MPa.给水量为：最高日给水量172.80m /d，最大时给水量18.0m /h 。
