17层小区16#楼给排水CAD施工图纸

附件详情

该项目为某花园小区16#楼,位于登封市颖河路与嵩阳路交叉口西南角，本建筑建筑工程等级为一类并列塔式住宅，设计使用年限为50年，耐火等级为二级，地下室耐火等级为一级。本建筑层数为地上十七层，地下一层。建筑高度：53.10m;总建筑设计面积：21080.73m .
设计范围
该项目内给水、排水及 消防系统 设计。

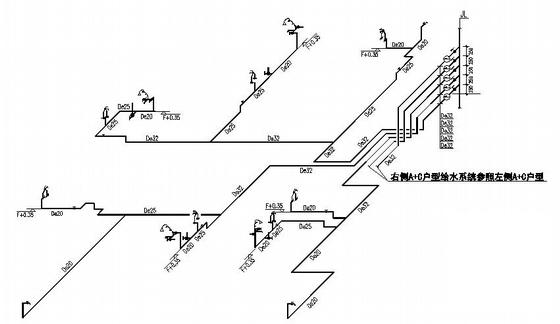

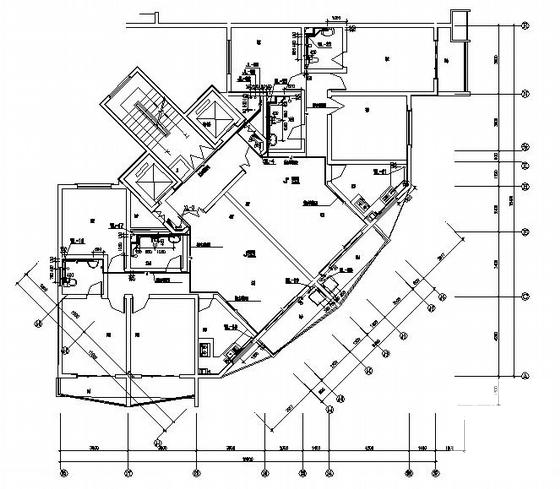

生活给水设计：

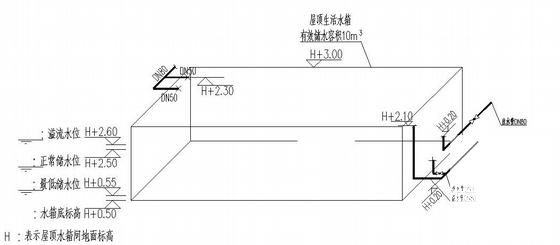

该项目生活给水分高低两个区，一至五层为低区，直接接小区市政给水管网，六至十七层为高区，由屋顶生活水箱供水，生活水箱接小区生活加压给水管网，其中六至十层个层的配水支管设减压阀，阀后压力为0.15MPa.给水量为：最高日给水量115.20m /d，最大时给水量12.0m /h 。

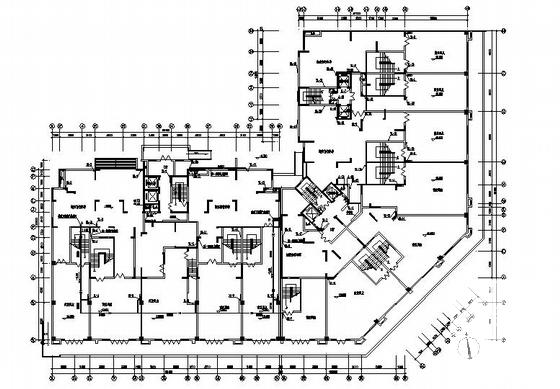

生活排水设计：
本该项目排水经院区管网汇集，排至化粪池初处理后，排入市政排水管网。排水量为：最高日排水量103.68m /d，最大时排水量10.8m /h 。
消防设计：
室外消火栓系统消防用水量为15L/s ，火灾延续时间2小时；室内消火栓系统消防用水量为20 L/s ，火灾延续时间2小时,本建筑引入口压力约1.10MPa;室外消防水量由室外消防管网保证并供应（室外消防管网由院区工程设计）。
