一份3层多栋商业服务中心采暖系统设计CAD施工图纸(内走道排烟)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计面积：4079平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：30张
• 设计年代：近代
• 设计内容：采暖,冷热源
• 冷热源：市政热网
• 水系统：双管制,异程式
• 项目所在地：黑龙江

附件详情

• 采暖通风及防排烟设计说明
• 主要设备材料表
• 采暖通风及防排烟平面图
• 采暖系统图
• 内走道排烟系统图
• ...

附件详情

一、项目概要：
项目位于黑龙江省，为住宅小区内商业建筑，单栋建筑面积为4079.00平方米，主体建筑为3层...
二、采暖系统：
1.采暖热媒由小区热网提供,供回水温度为:75/55°C,压力损失均为50KPa,按连续采暖设计。
2.商服采暖系统立管采用下供下回双管异程系统。
3.幼儿园采暖系统立管采用下供下回双管异程系统...

图纸共30张。

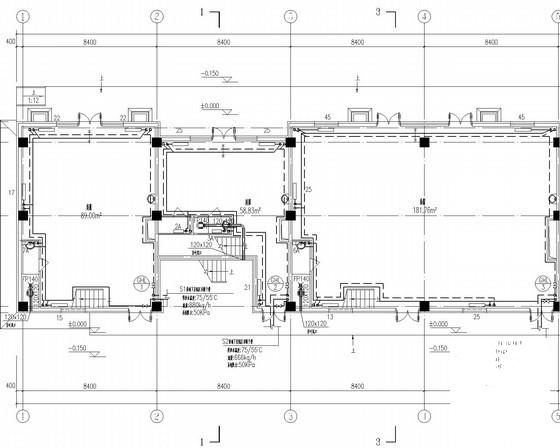

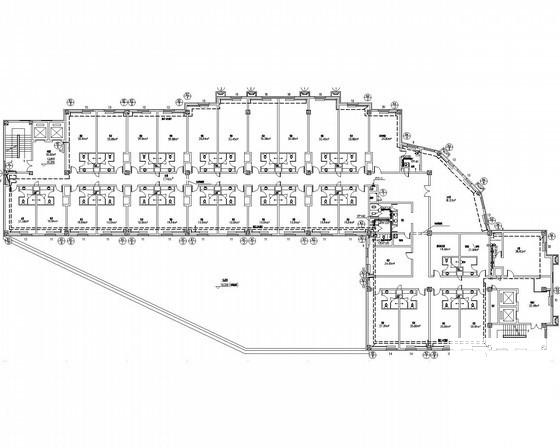

通风平面图

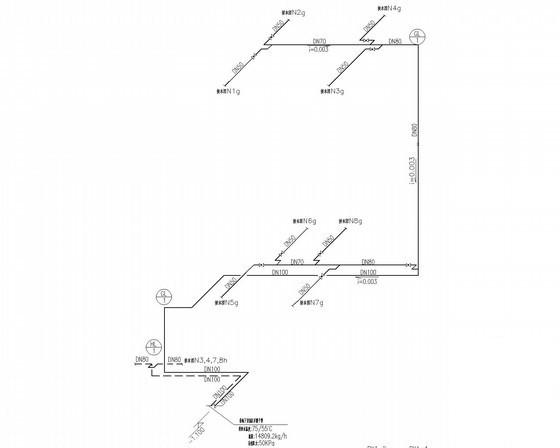

采暖干管图

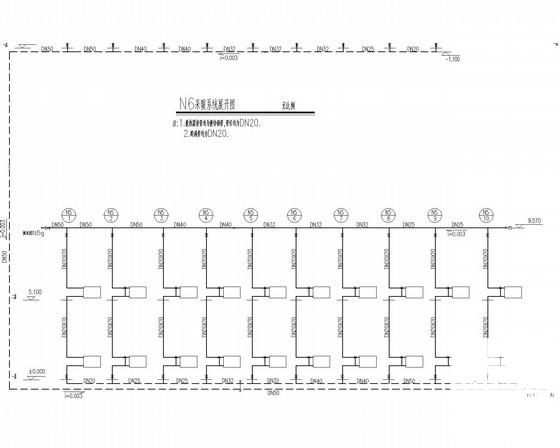

采暖系统展开图
