多栋多层住宅楼地热辐射采暖系统设计施工CAD大样图

附件详情

一、项目概要：
该项目为高档小区住宅楼暖通设计。地上六层，总高度18m...
二、冷热源：
地热采暖热源及系统定压由集中供热系统换热处理后供给。采暖供回水温度为60℃/50℃,连续供暖...
三、采暖系统：
1.地热辐射采暖系统立管为异程式下供下回， 分户计量 。
2.地板辐射加热管道均采用(PE-RT)管材。
3.该项目采暖设计热负荷为316.8kW...

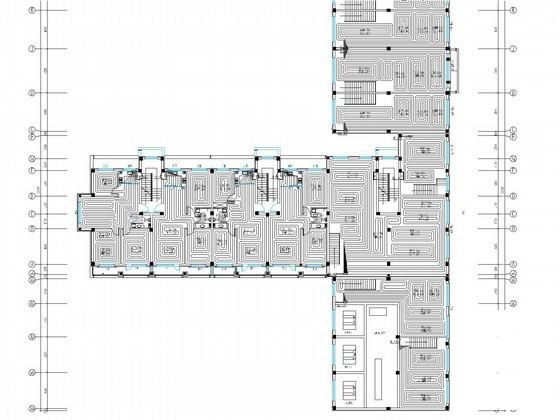

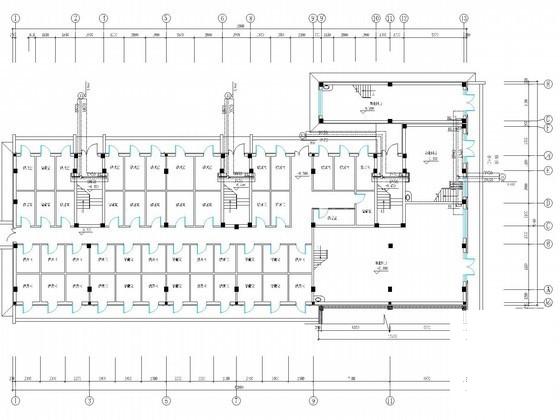

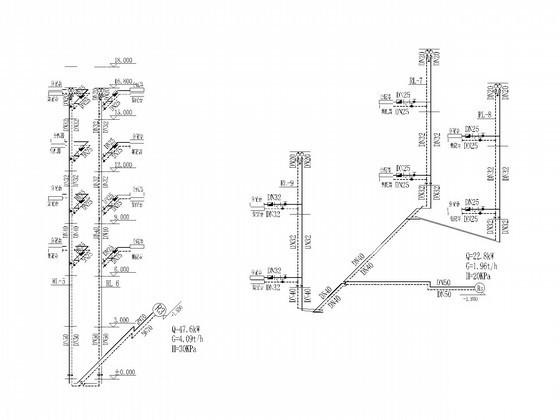

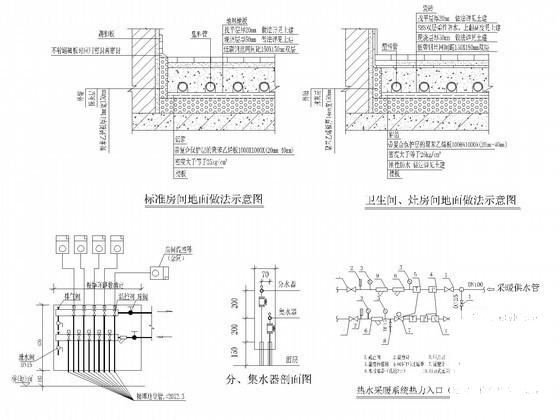

图纸共30张。
