多层住宅群4栋住宅楼电气CAD施工图纸

yy8899 · 发表于 2020-2-18 18:31:15

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：15586.88平方米
图纸设计深度：施工图
参考图纸：38张
设计年代：近代
负荷等级：三级
防雷等级：第三类
项目所在地：内蒙古
强电设计：低压配电, 电气照明, 建筑物防雷, 接地安全
弱电设计：出入口控制系统, 通信系统, 有线电视和卫星接收系统, 信息网络系统

附件详情

1、电气设计说明
2、竖向配电干线系统图
3、配电箱系统图
4、弱电系统图
5、照明动力平面图
6、弱电平面图
7、防雷接地平面图

附件详情

该附件是[呼和浩特]多层住宅群4栋住宅楼电气施工图纸，总共38张。
1#住宅楼为多层住宅楼,两个单元组成，由结构类型为钢筋混凝土剪力墙结构，地上四层，层高均为3.2米。总建筑面积为3863.85平方米。建筑高度为14.15米。
2#住宅楼为多层住宅楼，由两个单元组成，结构类型为钢筋混凝土剪力墙结构，地上四加一层。总建筑面积为4076.36平方米，建筑高度为17.35米。
3#住宅楼为多层住宅楼，两个单元组成，由结构类型为钢筋混凝土剪力墙结构，地上四加一层。总建筑面积为2846.67平方米，建筑高度为14.15米。
6#住宅楼为多层住宅楼,北入口，由三个单元组成，共18户，地上四加一层。地上层高均为3.2米，电梯为无机房电梯。总建筑面积为4800平方米，建筑高度为17.35米。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、电话系统、网络系统、有线电视系统设计、可视对讲系统设计、防雷接地系统设计等。

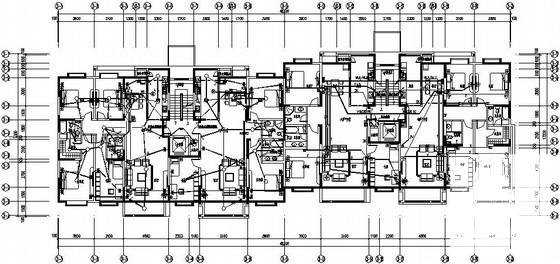

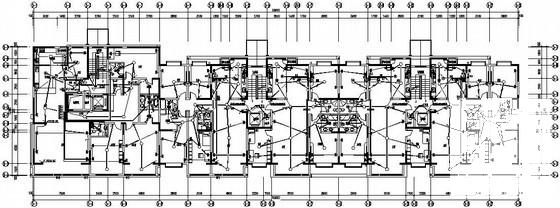

照明平面图

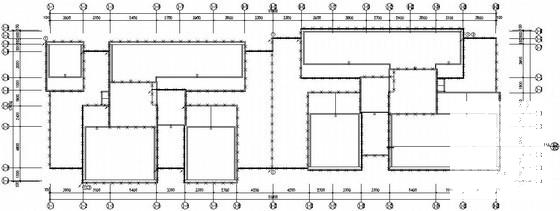

防雷平面图

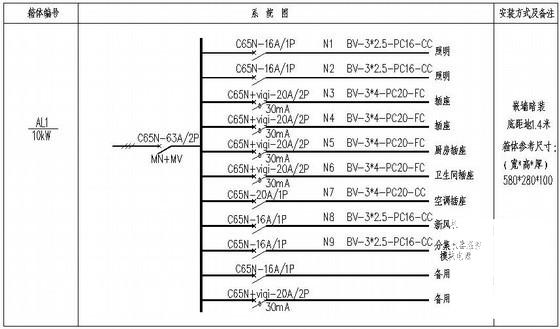

配电箱系统图
