多栋商住楼采暖施工CAD大样图设计

附件详情

一、项目概要：

该项目是多栋商住楼采暖设计。图纸内容包含设计施工说明，主要设备材料表及图例，采暖平面图、采暖管道系统图等

二、采暖系统：
1.小区热源由市政热源提供一次热水，经换热站换热后提供二次热水。
2.系统分区，11层及以下楼层为低区采暖系统，12层及以上为高区采暖系统。
3.住宅采暖系统为共用立管的 分户计量 采暖系统，每个商铺分别设热表计量。

内蒙古多栋商住楼采暖施工图设计

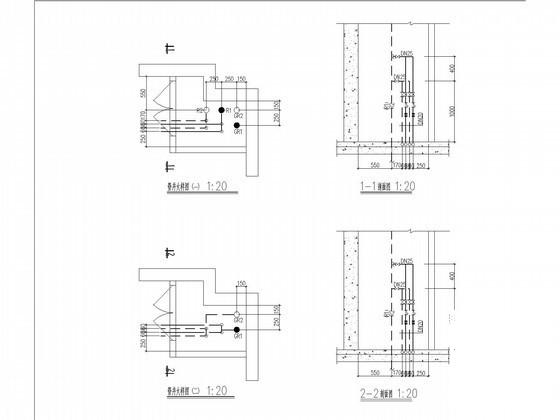

管井大样图

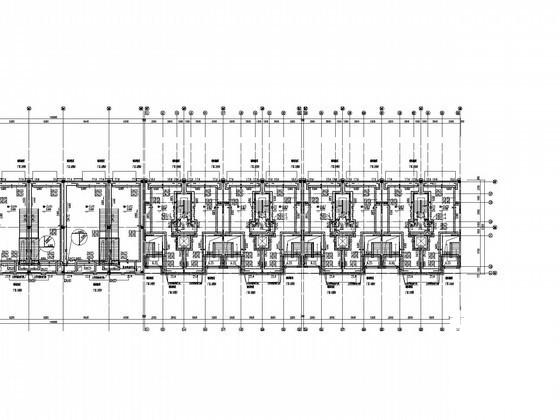

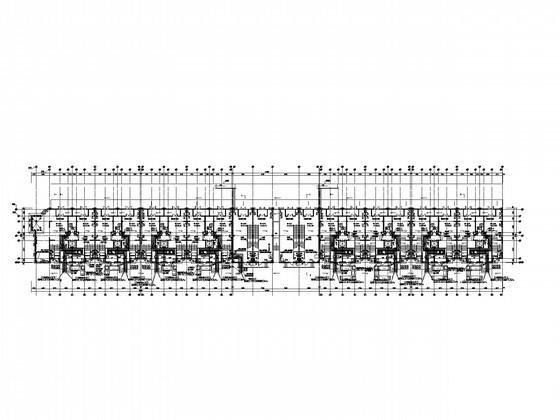

二层采暖平面图

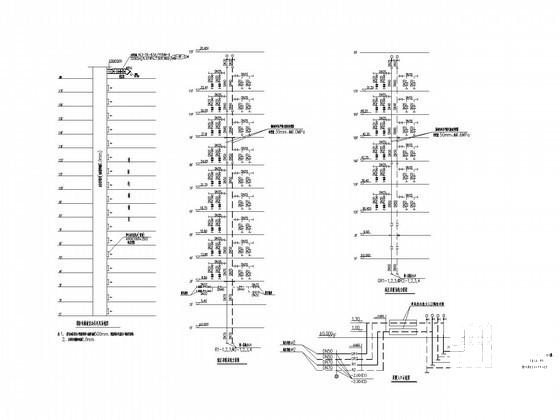

采暖系统图
