22842平米23层商住楼空调采暖设计CAD施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：22842平方米
- 建筑地上层数：23层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计内容：通风,采暖
- 空调系统：制冷剂系统
- 采暖系统：热水辐射
- 项目所在地：山东
附件详情
该资料为济南某工程，该楼建筑面积为22842平方米，其中三至二十三层住宅建筑面积为19349平方米。供暖热媒采用 55/45°C热水，接自小区换热站。设计采用节能效果较显著的低温热水地板辐射采暖，浴厕采用散热器采暖。一、二层商铺空调设计。商铺总建筑面积为2536平方米。空调系统采用数码涡旋式多联机。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

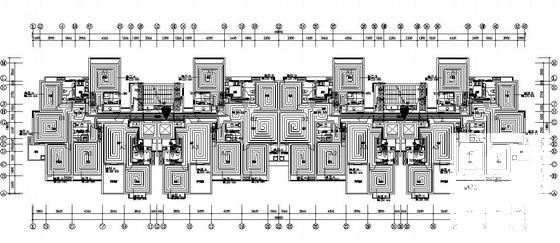

商住楼设计施工图 - 1 -

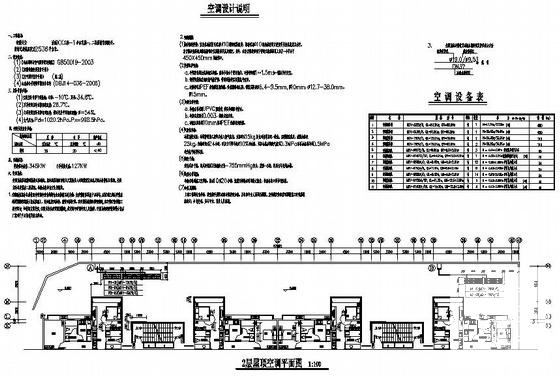

商住楼设计施工图 - 2 -

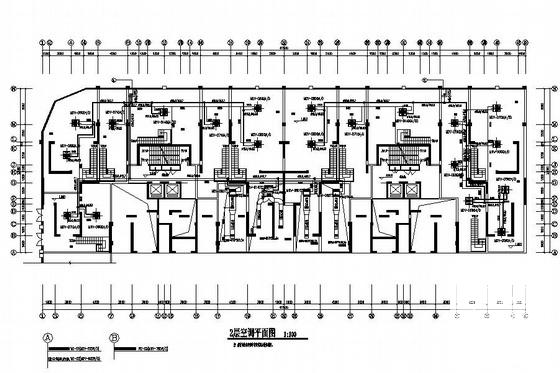

商住楼设计施工图 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：1.31 MB
- 收藏次数：0
-
文件名称：
附件-995858758876590776589.rar
