一份6层商业住宅楼地热辐射采暖系统设计CAD施工图纸（连续供暖系统）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计内容：采暖
• 水系统：异程式
• 项目所在地：辽宁

附件详情

一、项目概要：
项目为多层住宅楼，地上六层，总高度18m...
二、冷热源：
地热采暖热源由集中供热系统换热后供给。采暖供回水温度为60℃/50℃,连续供暖...
三、采暖系统：
1.采暖入口装置设于室外入户井内。
2.地热辐射采暖系统立管为异程式下供下回， 分户计量 。
3.在户内分、集水器的每支环路上设电动温控阀，实现分时控温....

图纸共14张。

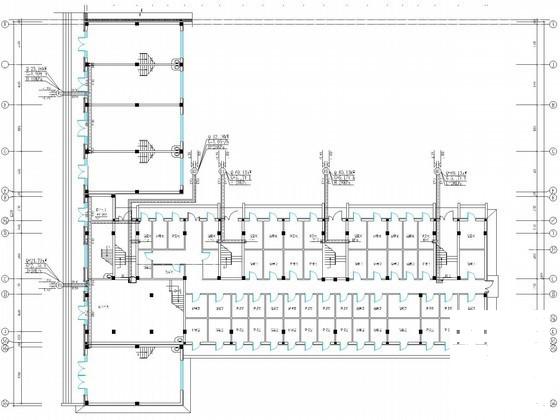

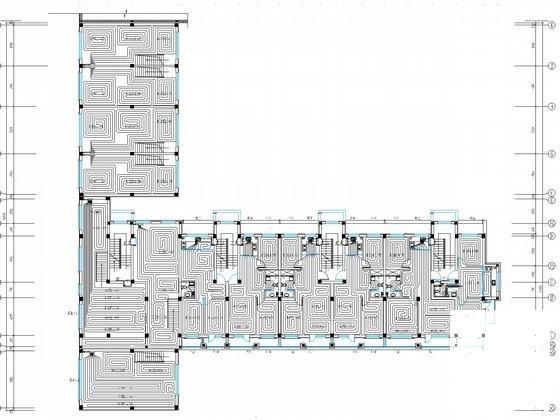

地热管道 平面布置图

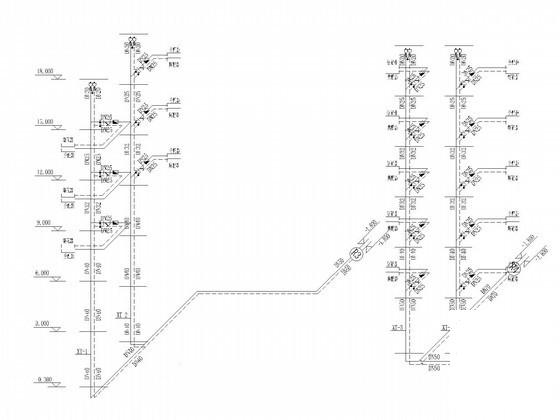

地热系统图

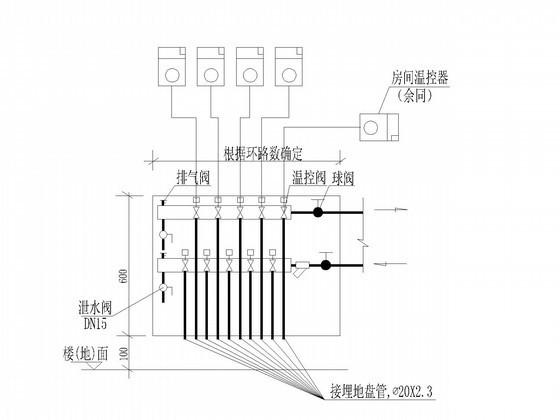

热水分配器大样
