一份7层框架结构商业住宅楼结构CAD施工图纸(基础设计等级)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.35kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：24张
• 设计年代：近代

附件详情

该项目是陕西某商业住宅小区项目，框架结构，地上7层，抗震设防烈度为8度，采用条形基础，基础设计等级为丙级。
包括：结构设计总说明，基坑开挖图，基础梁平面配筋图，柱配筋图，梁配筋图，各层平面布置及板配筋图， 楼梯详图 等共计24张图。
10月。

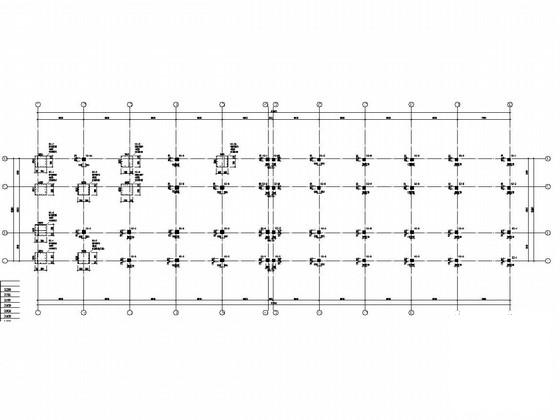

柱配筋图

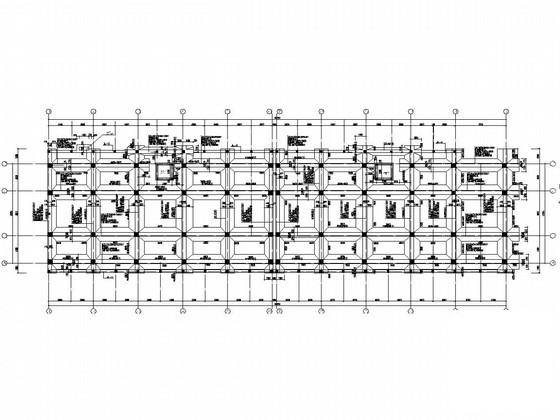

梁配筋图

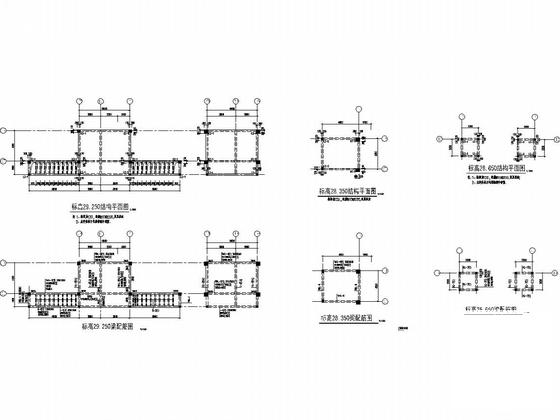

梁配筋图

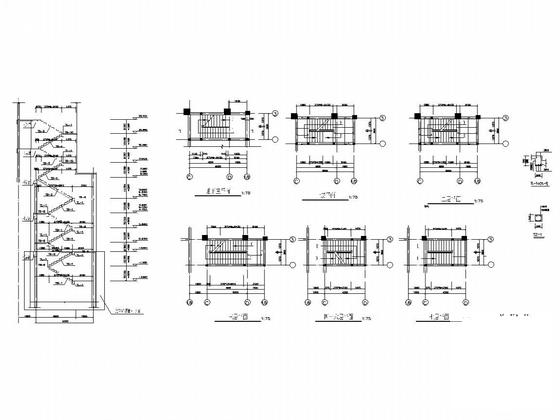

楼梯详图

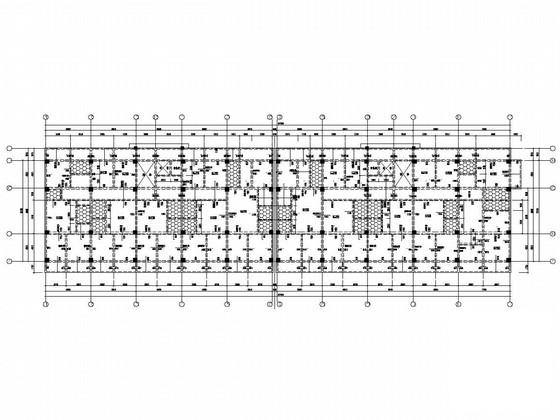

板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

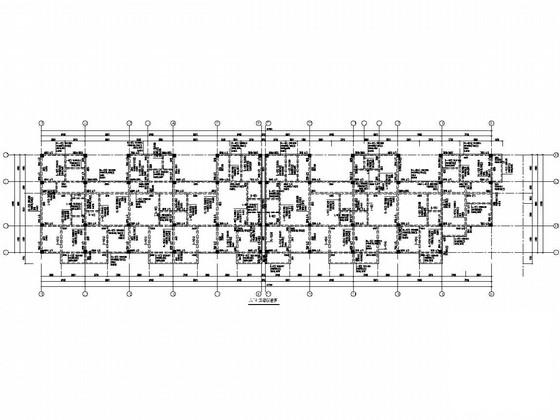

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
