一份6层桩基础框架结构住宅楼结构CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

该资料为：某六层框架住宅结构设计图
该资料包含：
结构设计说明 、桩位布置图、基础平面图、柱整体平面配筋图、梁平面整体配筋图、坡屋面梁平面整体配筋图、板平面整体配筋图、屋面板平面整体配筋图、结构详图、楼梯结构图共12张图纸。

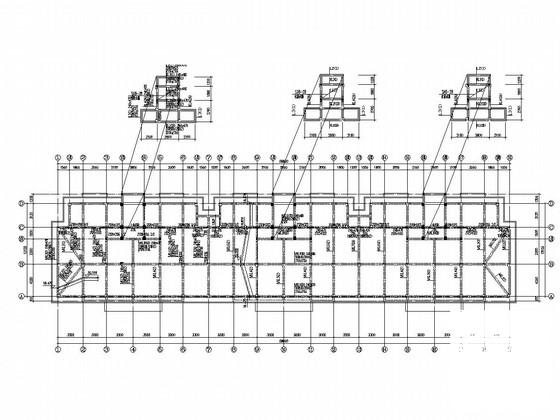

基础平面图

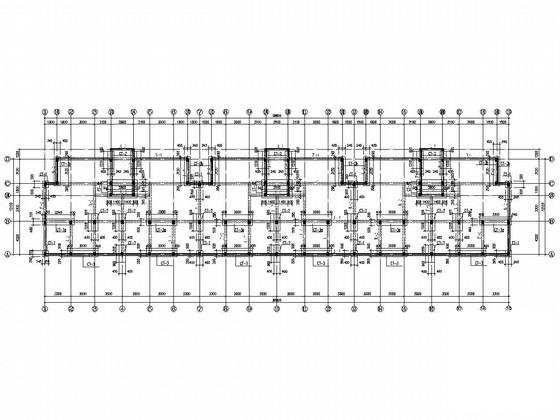

柱整体平面配筋图

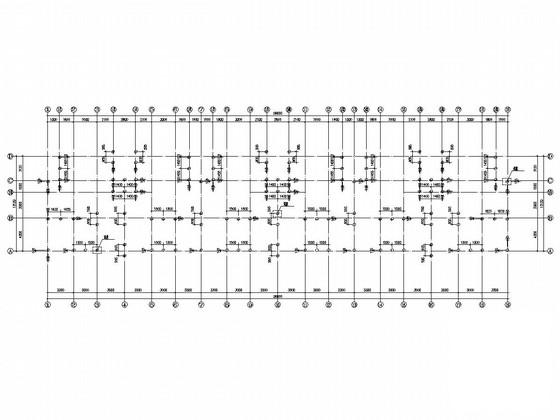

坡屋面梁平面整体配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-24 23:05:01上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
