一份28层剪力墙高层住宅楼结构CAD施工图纸(基础设计等级)

[复制链接]

0

主题

0

帖子

1538

积分

超级版主

Rank: 8Rank: 8

积分
1538
发表于 2020-2-13 16:48:41 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 地上层数:28层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:车库
  • 参考图纸:38张
  • 设计年代:近代

附件详情

该项目是大庆某住宅楼项目,地上28层,地下一层车库,剪力墙结构,6度设防,采用钻孔压灌超流态混凝土桩基础,基础设计等级为乙级。

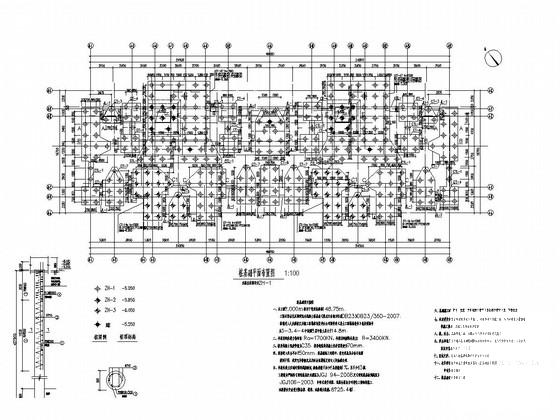

该资料包含: 结构设计说明 ,桩基础 平面布置图 ,承台详图,剪力墙布置图,剪力墙柱表,梁结构平面图,顶板配筋图,造型层梁板结构平面图,造型层尖顶梁板结构平面图, 楼梯详图 节点图 等共计38张图。
分享投稿时间:近几年9月。

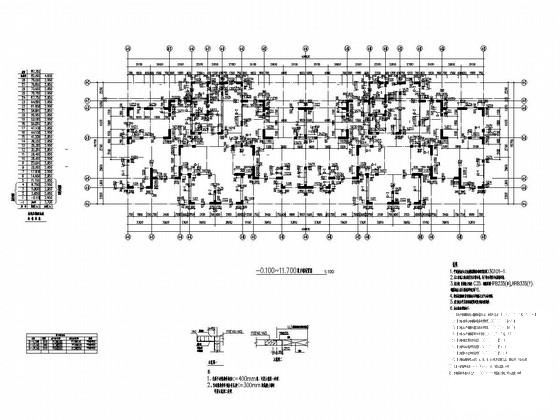

-0.100~11.700剪力墙布置图

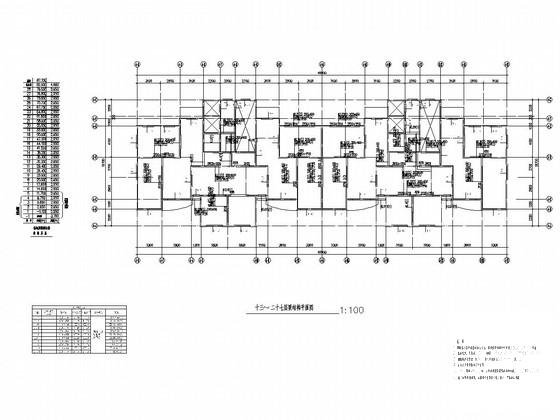

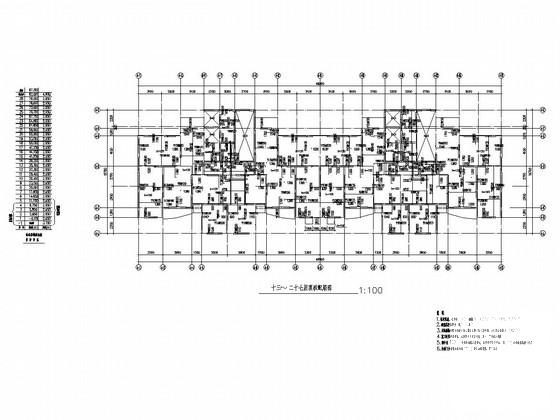

十三~二十七层梁结构平面图

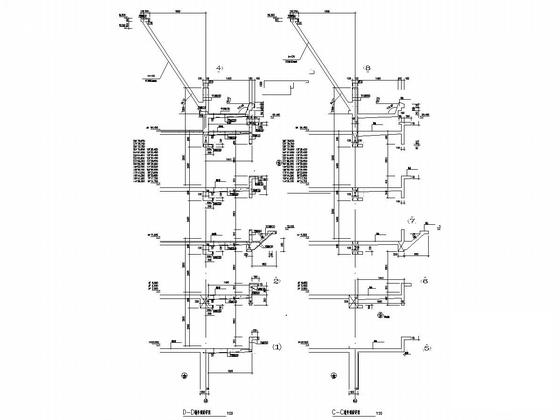

墙详图

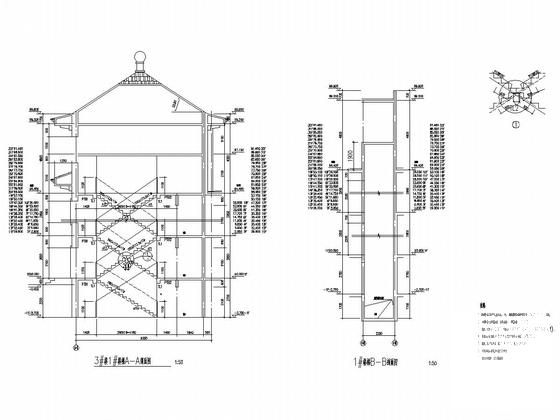

楼梯图

二十八层顶板配筋图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-13 16:48:41上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11edfcfe20cwf10sdds1d.rar

4.64 MB

下载  售价: 100 积分    赚积分
