一份30剪力墙结构高层住宅楼结构CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：30层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 地下室功能：车库
• 参考图纸：36张
• 设计年代：近代

附件详情

【资料简介】该项目是重庆某高层住宅项目，地上30层，剪力墙结构，地下一层车库，主楼标准层层高3.0m，结构高度H=93.000m，采用大直径（圆形与矩形组合式单桩、人工挖孔）嵌岩灌注桩，桩顶设矩形承台，承台顶面设钢筋混凝土连系地梁，梁顶标高同承台顶面，基础设计等级为甲级，抗震设防烈度为6度。
【该资料包含】 结构设计说明 ，基础设计说明，桩基础详图，基础图，墙柱梯，梁板图，楼梯图，节点大样图等共计36张图。
【出图时间】4月

墙柱布置图

模板图

墙详图

屋顶结构图

梁配筋图

第 1 张图

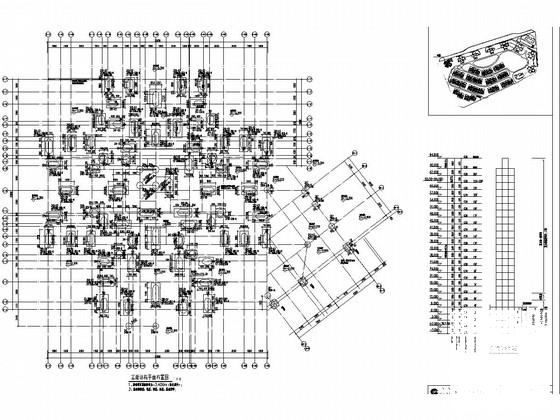

第 2 张图

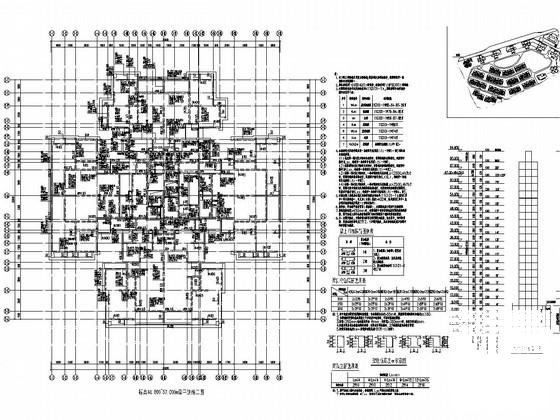

第 3 张图

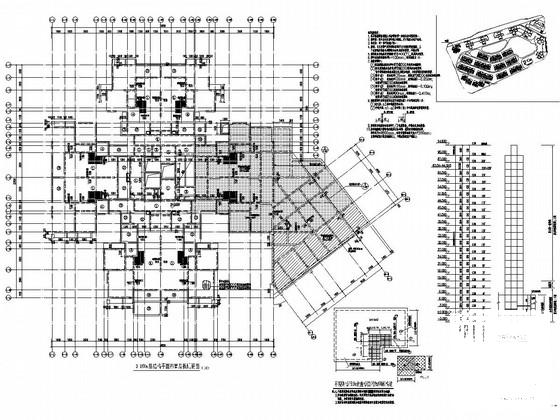

第 4 张图

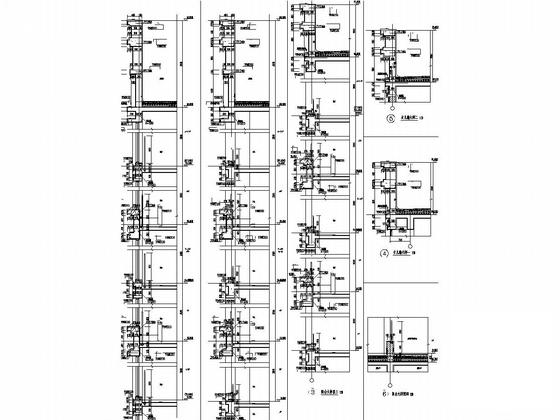

第 5 张图

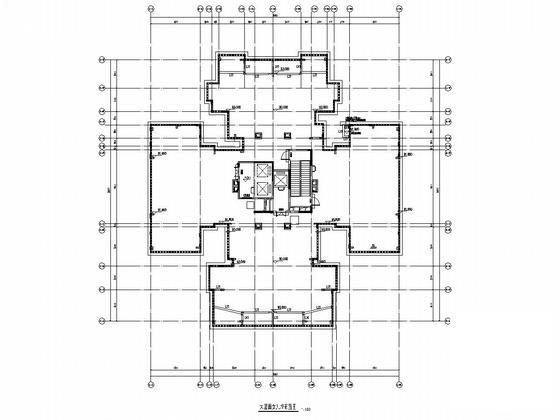

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
