一份剪力墙结构高层住宅楼结构CAD施工图纸（18层短肢剪力墙）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 参考图纸：31张
• 设计年代：近代

附件详情

该项目为18层钢筋混凝土剪力墙结构住宅楼，采用短肢剪力墙。 地上18层，地下一层结构，建筑高度55.2m，建筑面积各5368.28平方米。
全套图纸31张，包括桩位 平面布置图 、基础结构平面图、基础底板配筋图、板平面图、剪力墙配筋平面图、外檐详图、 楼梯详图 等。

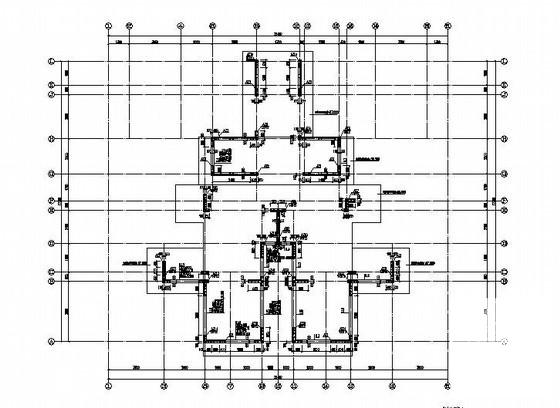

第 1 张图

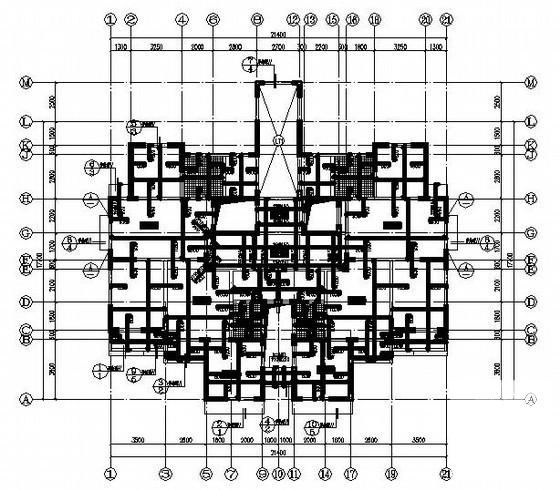

第 2 张图

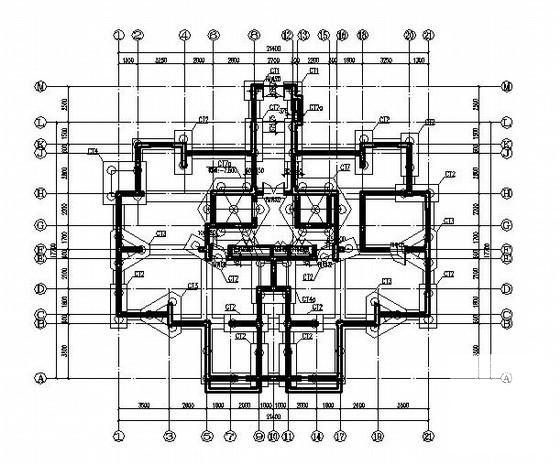

第 3 张图

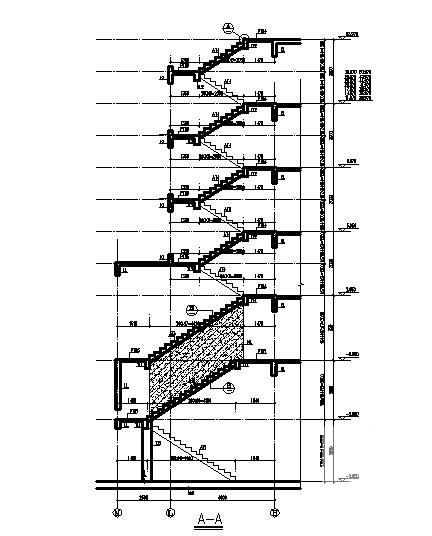

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
