一份30层剪力墙结构住宅楼结构CAD施工图纸（建施）(预应力混凝土管桩)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：30层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础,桩基础
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 地下室功能：车库
• 参考图纸：40张
• 设计年代：近代

附件详情

本项目是太原某30层剪力墙结构住宅项目，共三十层，地下一层，采用梁板式筏基，该项目的抗震设防烈度为8度(0.20g)，场地类别为Ⅲ类，非湿陷性场地，不考虑液化，场地冻深0.80m，地基处理采用预应力混凝土管桩进行处理。
包括：桩位布置图，标准层剪力墙图，地下剪力墙图，基础平面布置图，加强区剪力墙图，梁板图，人防剪力墙图，建筑立面、平面、剖面图，建筑 平面布置图 ， 楼梯详图 等共计40多张图，
12月。

人防层剪力墙平面图

三十层板平面施工图

结构图

梁板配筋

立面图

楼梯详图

剪力墙配筋

屋面结构

三十层梁平法施工图

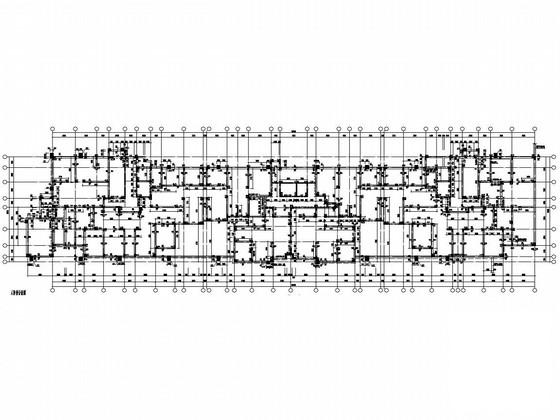

第 1 张图

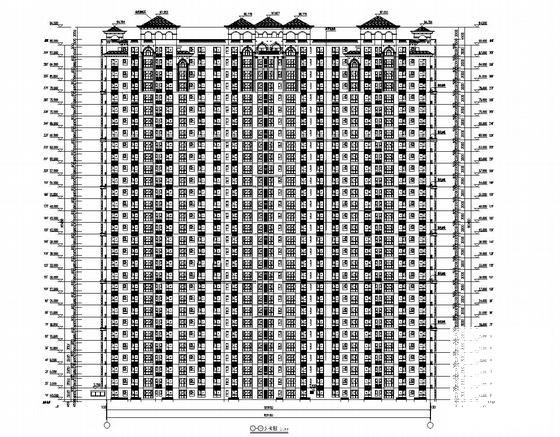

第 2 张图

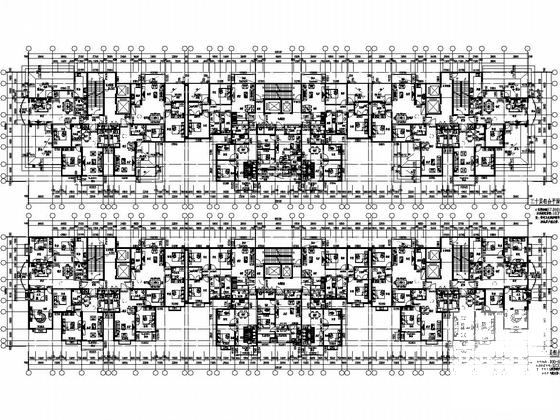

第 3 张图

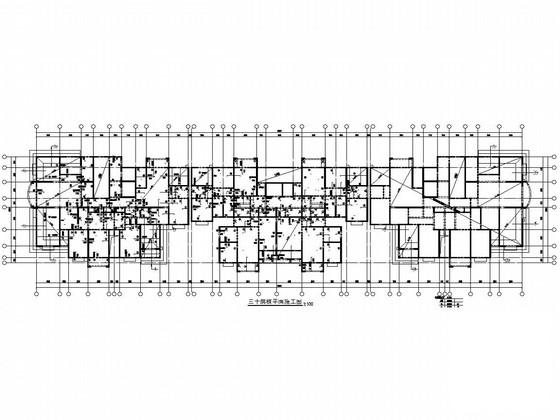

第 4 张图

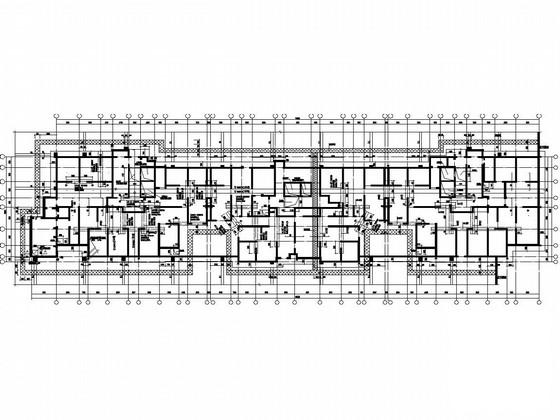

第 5 张图

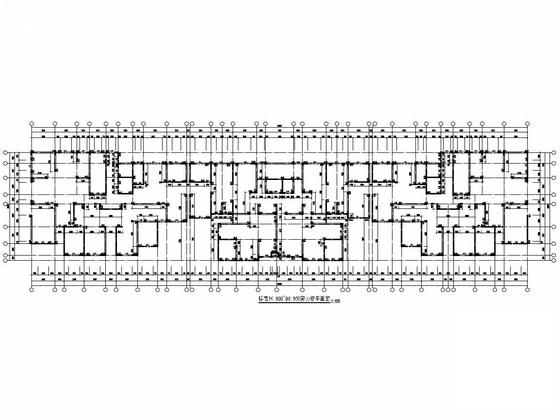

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
