建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑地上层数：30层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：剪力墙
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：甲级
-
抗震设防烈度：6度抗震
-
风压：0.40kN/平方米
-
雪压：0.40kN/平方米
-
地下室功能：人防, 车库, 商业
-
参考图纸：28张
-
设计年代：近代
附件详情
该项目位于江苏省南通市，高层高档住宅，30/2层，先张法预应力混凝土管桩，地基基础设计等级为甲级，剪力墙抗震等级为二级，框架抗震等级为二级，抗震设防烈度为6度，场地类别为Ⅲ类。
包括：剪力墙平法施工图，梁配筋平面图，板结构平面图，桩位平面图，
楼梯详图
，基础平面图，主楼厚筏板与单建薄筏板交接处构造详图，基础底板结构平面模板图 ，基础底板配筋图 ，桩地基土层剖面图，桩详图，墙身大样，集水坑大样，
节点详图
，车库详图等共计28张图。
3月。
标高-3.230板结构平面图
-6.150～-0.330剪力墙平法施工图
标高92.600梁配筋平面图

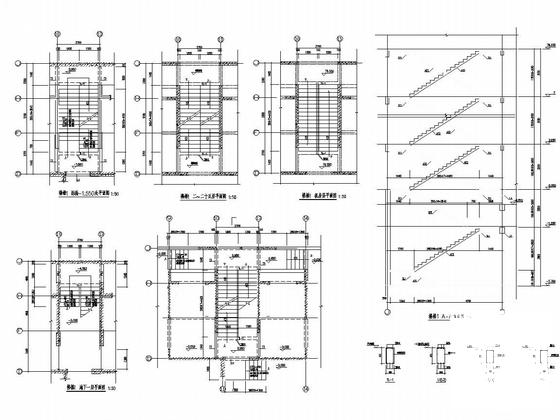

楼梯详图
标高2.570梁配筋平面图

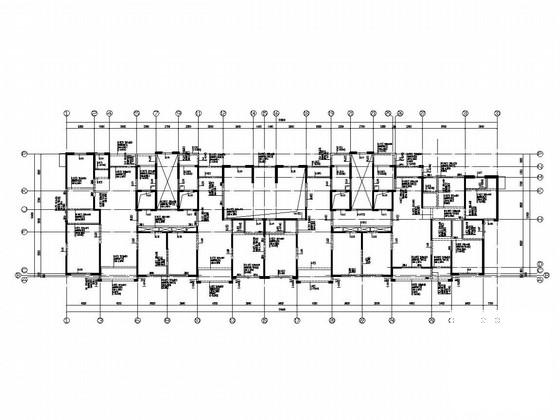

第 1 张图

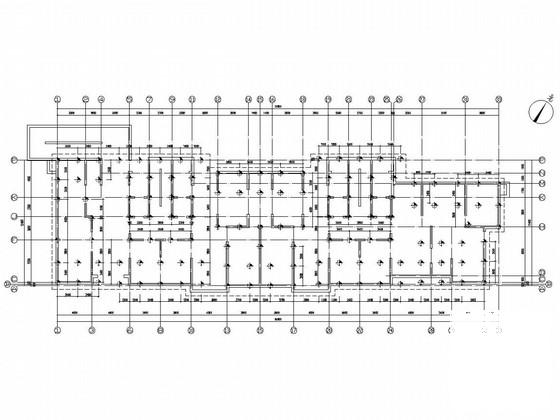

第 2 张图

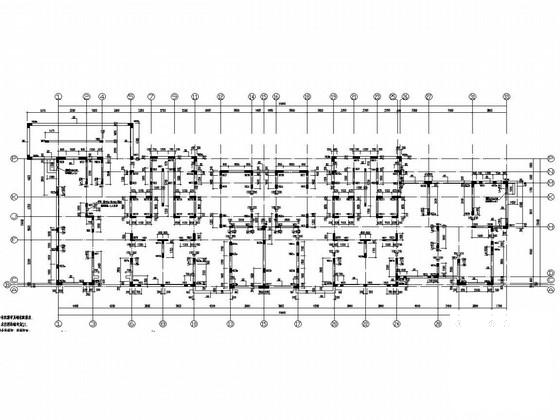

第 3 张图

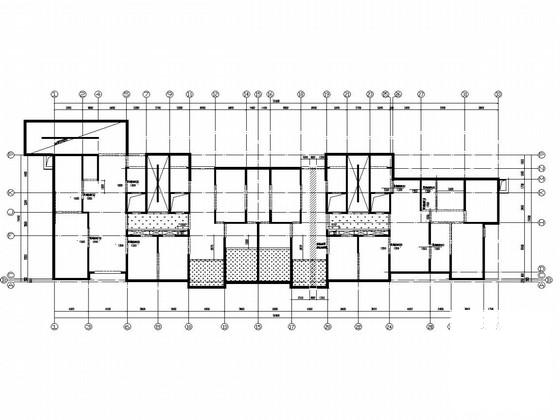

第 4 张图

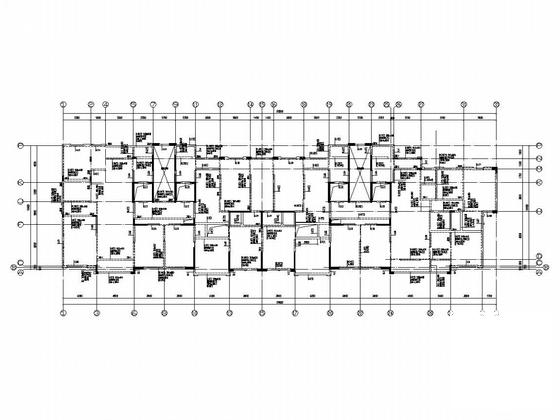

第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
