[CAD]18层剪力墙结构住宅楼结构图纸(预应力混凝土)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 参考图纸：19张
• 设计年代：近代

附件详情

该项目是武汉住宅楼项目，地上18层，剪力墙结构无地下室，静压预应力混凝土管桩基础，基础设计等级为乙级，抗震设防烈度为6度。

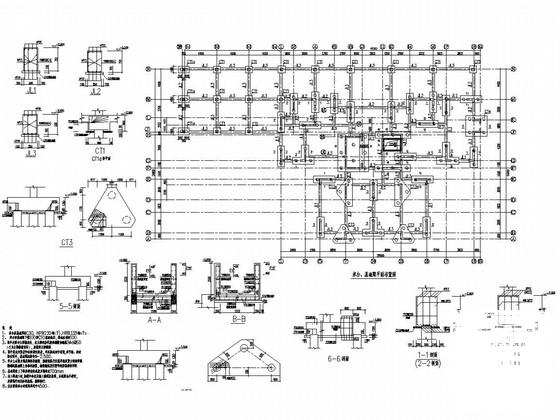

该资料包含： 结构设计说明 ，基础图，剪力墙暗柱表，墙柱定位图，梁板图，楼梯图等共计19张图。
分享投稿时间：近几年6月。

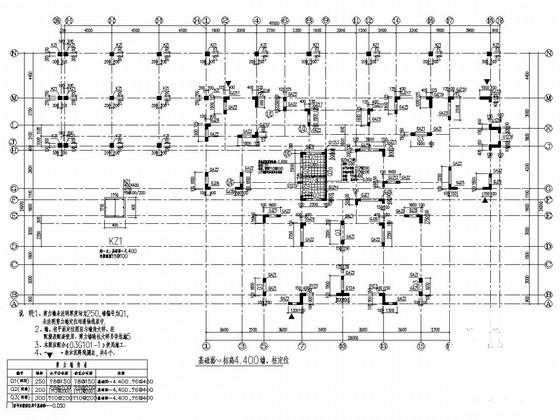

基础面~标高4.400墙、柱定位

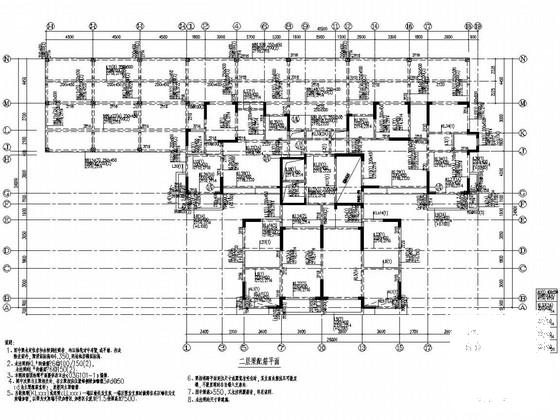

二层梁配筋图

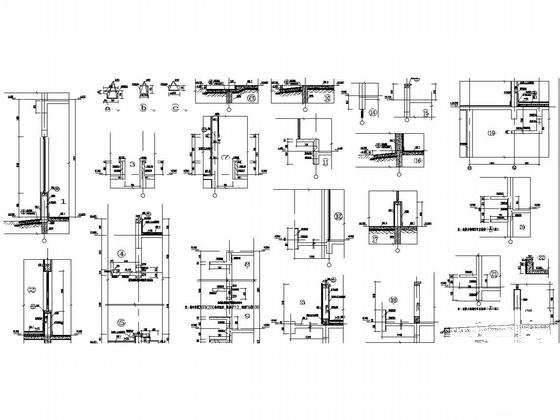

墙详图

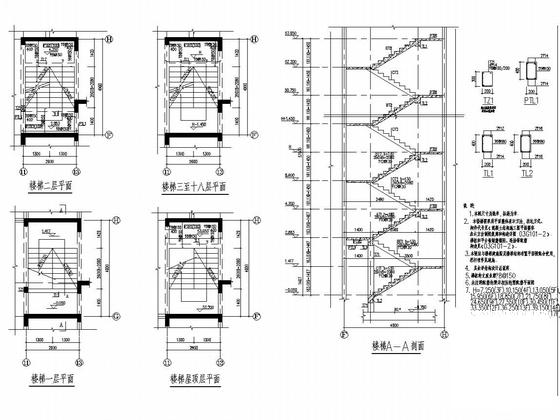

楼梯图

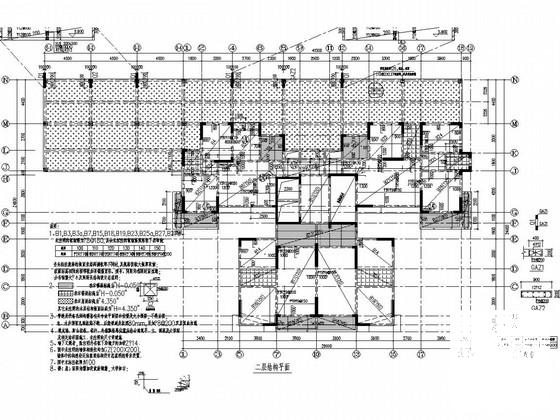

二层结构平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
